НЭ РБ 5-01 Единицы напряжения переменного тока в диапазоне частот от 10 Гц до 2 ГГц

Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1×10-2 до 3×109 Гц

МИ 1935-88

BY

Петровская Наталья Николаевна, 8(029) 233-52-55, kazakova@belgim.by

НЭ РБ 5-01

БелГИМ, НПО ВНИИМ им. Д. И.Менделеева

01.12.2016

Постановление Госстандарта № 39 от 24.09.2001 г.

EM 5

Национальный

Работоспособен

Производственно-исследовательский отдел измерения электрических величин

Да

1993-1996

2016

Институт-хранитель
Краткое наименованиеБелГИМ
странаБеларусь
Полное наименование(не задано)
Юридический адресСтаровиленский тракт 93, г. Минск, 220053
Почтовый адресСтаровиленский тракт 93, г. Минск, 220053
Телефон+375 17 233-55-01
Факс+375 17 233-55-01
Примечание
Область применения

Назначение эталона:

- промышленные предприятия и фундаментальные исследования, связанные с приоритетными направлениями развития науки и техники;

- энергетика (разработка систем энергоснабжения, энергосбережения и эффективного использования энергии);

- электроника;

- приборостроение;

- природопользование и экология (мониторинг окружающей среды, космические исследования);

- технологические производственные циклы;

- связь (обеспечение качества высокочастотной радиосвязи, в том числе сотовой);

- информационные технологии.

Описание

Предназначен для передачи размера единицы электрического напряжения эталонным средствам измерения с использованием AC/DC преобразователей напряжения.

Метрологические характеристики

Диапазон напряжения переменного тока от 10 мкВ до 1000 В в диапазоне частот от    10 Гц до 2 ГГц.

Доверительные границы суммарной погрешности эталона при доверительной вероятности Р = 0,99 и числе измерений n = 10 составляют ± (0,0015-1,2) %

от 1×10-5 % до 1×10-1 %

от 1,4×10-3 % до 7,5×10-1 %

Дополнительно

БелГИМ, Укрметртестстандарт (тема КООМЕТ № 292/ BY/03, 2003).

БелГИМ, Укрметртестстандарт (двухсторонние сличения, 2009).

Ключевые сличения COOMET.EM-K6.a № 566/UA/12.

PTB, Германия

Россия, ВНИИМ, Государственный первичный специальный эталон единицы электрического напряжения – вольта - в диапазоне частот (3×107- 2×109) Гц ГЭТ 27-2009;

Государственный первичный специальный эталон единицы электрического напряжения – вольта - в диапазоне частот (10–3×107) Гц ГЭТ 89-2008

 СМС в базе данных KCDB



Фотографии

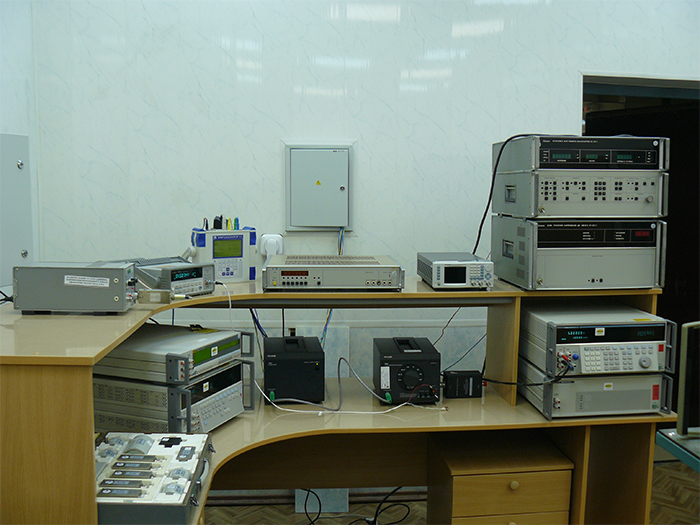

Эталон единицы напряжения переменного тока в диапазоне частот 10 Гц – 30 МГц

Эталон единицы напряжения переменного тока в диапазоне частот 30 МГц – 2 ГГц

Состав эталона

Национальный эталон состоит из двух комплексов: в диапазоне частот 10 Гц – 30 МГц и 30 МГц – 2 ГГц.

Эталон единицы напряжения переменного тока в диапазоне частот 10 Гц – 30 МГц состоит из комплекса средств измерений:

  1. Преобразователь напряжения Fluke 792A №8624001,
  2. Мультиметр Fluke 8508А №926153578,
  3. Измеритель Fluke 5790А-03 №9255038,
  4. Калибратор Fluke 5720А-03 №9410206,
  5. Усилитель напряжения и силы переменного тока Fluke 5725А №9645019,
  6. Генератор высокочастотный WW 2572А №0000207839,
  7. Установка В1-27 №30091/30591,
  8. Калибратор Н5-4 №001.08,
  9. Двухканальный нановольтметр Agilent 34420А № MY42002925,
  10. Комплект термопреобразователей напряжения В9-14 №001.08,
  11. Комплект термопреобразователей напряжения ПНТЭ-10А №15,
  12. Комплект термопреобразователей напряжения ПНТЭ-13 №40 и ПНТЭ-14 №30,
  13. Прибор для поверки аттенюаторов Д1-13 №4132,
  14. Прибор В1-9 с блоком усиления Я1В-22 №24091/25691,
  15. Калибратор напряжений В1-13 №0103,
  16. Компаратор напряжения Р3003 (Р3003М1-1) №№00254, 03118,

и вспомогательного оборудования:

  1. Термогигрометр ИВА-6Б №3394,
  2. Прибор для измерения показателей качества электрической энергии «ЭНЕРГОМОНИТОР 3.3Т» № 1038,
  3. Стабилизаторы напряжения Б2-3 № 06351, 06411,
  4. Частотомер Ч3-34 А №Е060092,
  5. Измеритель нелинейный искажений С6-12 №9101042.

Эталон единицы напряжения переменного тока в диапазоне частот 30 МГц – 2 ГГц состоит из комплекса средств измерений:

  1. Компаратор терморезисторный в составе: мост МТР-4 № 03, преобразователь терморезисторный ПТВ-6 №№ 05, 06, согласованная нагрузка,
  2. Прибор для поверки вольтметров

и калибраторов В1-18 № 0213,

3)  СВЧ-генератор Agilent N5181A № MY48180182,

  1. Установка для поверки вольтметров В1-15 № 0671,
  2. Генератор сигналов высокочастотный РГ4-04 № 9104020,
  3. Программа «DKV-1»,

и вспомогательного оборудования:

  1. Персональная ЭВМ МАП-51 № 703081/13180207,
  2. Стабилизатор напряжения Б2-3 № 37120,

Блок управления.
