ИЭ РБ 15-08 Единицы давления - паскаль в области абсолютного давления
Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7•102 - 4000•102 Па
ГОСТ 8.223-76
BY
Сачук Константин Викторович, 8(017) 233-11-39, Bardonov@belgim.by
ИЭ РБ 15-08
БелГИМ
01.12.2016
Приказ Госстандарта № 87 от 29.04.2008 г.
М.3.1.1
Исходный
Работоспособен
Производственно-исследовательский отдел измерения давления и расхода
Да
2006-2007
2016
| Институт-хранитель |
| Краткое наименование | БелГИМ |
|---|---|
| страна | Беларусь |
| Полное наименование | (не задано) |
| Юридический адрес | Старовиленский тракт 93, г. Минск, 220053 |
| Почтовый адрес | Старовиленский тракт 93, г. Минск, 220053 |
| Телефон | +375 17 233-55-01 |
| Факс | +375 17 233-55-01 |
| Примечание |
Исходный эталон единицы давления паскаль для области абсолютных давлений применяют для передачи размера единицы статического давления эталонным средствам измерений I разряда абсолютного и избыточного давлений непосредственным сличением. Исходный эталон единицы давления паскаль для области избыточных давлений предназначен для средств измерения (СИ) работающих на гидравлической среде, а Исходный эталон единицы давления паскаль для области абсолютных давлений и избыточного давления применяют для СИ на пневматической среде.

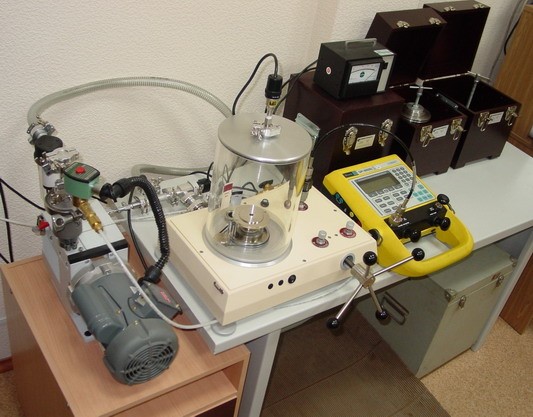

Модель А6100, изготавливаемая фирмой «Pressurements» представляет собой классический грузопоршневой манометр, но в отличие от них имеет сменные поршневые системы. Все электронные компоненты удалены от базы во избежание электромагнитного воздействия на точность измерений. На базе установлена система привода раскрутки поршня и акриловый колпак для работы в абсолютном режиме.
Поршни (свыше 200 кПа) и цилиндр измерительной поршневой системы высокого (Н) диапазона изготовлены из твердых сплавов с минимальным коэффициентом температурного расширения (9,0±1,0)·10-6, что позволяет снизить влияние изменения температуры в процессе измерений давления и увеличивает срок эксплуатации эталона; цилиндры низкого (L), среднего (М) диапазонов и грузы изготовлены из специальной немагнитной стали (коэффициент температурного расширения (16,5±2,0)·10-6). Поршень измерительной поршневой системы, которая воспроизводит единицу давления в диапазоне от 3 кПа до 200 кПа, изготовлен из керамики (цилиндр из стали).
На базе установлена встроенная система контроля давления с помощью игольчатых клапанов и вентилей регулировки. К базе подключена специальная система, для медленной компрессии рабочей среды (для постепенного, около 15 мин., запуска атмосферного давления) под акриловый колпак, для работы в абсолютном режиме.
Если в зависимости от диапазона сличаемых средств измерений в измерительной системе грузопоршневого манометра необходимо создать разрежение (при работе ниже атмосферного давления) или избыточное давление (при работе выше атмосферного давления), то для этих целей предусмотрено использовать дополнительные источники давления или разрежения. Источники давления и разрежения подключены одновременно на вход грузопоршневого манометра с использованием на выходе источников системы изолирующих клапанов.
В режиме воспроизведения абсолютного давления эталоном ниже атмосферного давления грузы, установленные в камере грузопоршневого манометра, окружены вакуумом. Разрежение (вакуумметрическое давление) в камере создается с помощью вакуумного насоса, который соединяется с базой при помощи специальных гибких армированных кабелей, предназначенных для вакуума. Применение таких кабелей позволяет избежать эффектов «схлопывания» и «вибрации эталона», т.е. при создании разрежения возможно сужение (до полного перекрытия проходимости рабочей среды) прохода гибкого кабеля, и передачи вибрации вакуумного насоса базе эталона (при применении «жестких» металлических кабелей). Что может, без применения специальных кабелей, привести к значительной дополнительной погрешности при работе на эталоне.
А6100 работает в абсолютном режиме с применением следующей формулы:
абсолютное давление=измеренное давление+эталонное давление
Эталонное давление определяется с помощью эталонного вакуумметра «Пирани» (при создании абсолютного давления контролируется степень разрежения в камере с помощью датчика и эталонного вакуумметра).
В качестве среды, передающей избыточное давление использоваться сухой газообразный азот высокой чистоты (азот метрологический нулевой) и воздух.
Диапазон воспроизведения абсолютного давления от 3 до 7000 кПа
Основная относительная погрешность 0,005 %
-
-
|
Диапазоны измерения избы-точного и абсолютного давления |
U при k=2 |
|
Низкий (L) №X1931 от 3 до 200 кПа
средний (M) №X1955 от 25 до 2000 кПа
высокий (H) №X1924 от 2000 до 7000 кПа
|
U(p изб.)=1,2 Па+2,6*10-5 * p изб. U(p абс.)=1,2 Па+2,8*10-5 * p абс. +U(P Pirani )
U(p изб.)=1,5 Па+3,8*10-5 * p изб. U(p абс.)=1,5 Па+3,9*10-5 * p абс. +U(P Pirani )
U(p изб.)=6,0 Па+2,2*10-5 * p изб. U(p абс.)=6,0 Па+2,2*10-5 * p абс. +U(P Pirani )
|
Россия (ВНИИМС), Беларусь (БелГИМ)
(КООМЕТ 397/RU/07)
Физико-технический институт (PTB), Германия
1. Пневматический грузопоршневой манометр модели А6100 №63264:
2. Измерительная колонка (L) №Х1931 диапазон измерений от 3 до 200 кПа;
3. Измерительная колонка (М) №Х1955 диапазон измерений от 25 до 2000 кПа;
4. Измерительная колонка (Н) №Х1924 диапазон от 2000 до 7000 кПа;
5. Спецгрузы № 63264 номинального значения от 3 до 7000 кПа;
6. Эталонного вакуумметра УТ-6В №3419700003;
7. Вакуумный насос ОСУ 56С17Р504Б Р;
8. Двигатель для вращения спецгрузов;
9. Датчик для измерения давления в камере пневматического грузопоршневого манометра абсолютного давления;
10. Компьютер для автоматической обработки результатов калибровки и поверки средств измерения давления.
