ИЭ РБ 9-05 Единицы массового и объемного расхода воды
ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости»
ГОСТ 8.374-80 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемного расхода воды в диапазоне 2,8•10^-8 - 2,8•10^-2 м. куб/с»
ТКП 8.003-2011 «Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ»
СТБ 2299-2012 «Измерение расхода жидкости в заполненных трубопроводах. Метод взвешивания»
ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки
ГОСТ 8.510-2002, ГОСТ 8.374-80, ТКП 8.003-2011, СТБ 2299-2012, ПМА.МН 876-2003, ГОСТ 8.122-99 ГСИ
BY
Нагула Петр Константинович, 8(017) 391 18 56, nagulapk@mail.ru
ИЭ РБ 9-05
ГНУ ОИЭЯН-СОСНЫ НАН Беларуси
01.12.2016
Приказ Госстандарта №133 от 16.08.2005
M
Исходный
Работоспособен
Да
1999-2003
2016
| Институт-хранитель |
| Краткое наименование | Государственное научное учреждение "ОБЪЕДИНЕННЫЙ ИНСТИТУТ ЭНЕРГЕТИЧЕСКИХ И ЯДЕРНЫХ ИССЛЕДОВАНИЙ - СОСНЫ" |
|---|---|
| страна | Беларусь |
| Полное наименование | (не задано) |
| Юридический адрес | 223063, д. Прилесье, Луговослободской с/с, 47/22, Минский р-н, Минская обл., Республика Беларусь.. |
| Почтовый адрес | 220109, г. Минск, а/я 119. |
| Телефон | |
| Факс | 8(017) 391-13-35 |
| Примечание |
1. Воспроизведение и хранение эталона единицы массового и объемного расхода воды в диапазоне расходов от 0,09 до 290,0 т/ч (м3/ч)
2. Передача единицы расхода рабочим эталонам и рабочим средствам измерений
Расход жидкости определяется методом прямого статического взвешивания. Измеряется количество жидкости, накопленной в мерной емкости МЕ1 (МЕ2) в течение определенного измеряемого промежутка времени.
Диапазон массового расхода воды, в котором воспроизводится единица, составляет (2,5×10-2 – 80,6) кг/с
Диапазон объемного расхода воды, в котором воспроизводится единица, составляет (2,5×10-2 – 80,6) м3/с
Основная относительная погрешность измерения массового расхода
в диапазоне (0,09-290) т/ч ±0,050%;
объемного расхода
в диапазоне (0,09-290) м3/ч ±0,057%;
Минимальная масса взвешивания:
для весов KCS-300 – 30 кг;
для весов KES-3000 – 300 кг.
Относительная погрешность измерения объема расхода воды установки для поверки ротаметров СПР 00.000
в диапазоне (0,01-20)м3/ч ±0,4%;
массового расхода:
весовая платформа №1
σ = ±0,043% в диапазоне (25-290)т/ч;
весовая платформа №2
σ = ±0,044% в диапазоне (0,09-25)т/ч;
объемного расхода:
весовая платформа №1
σ = ±0,048% в диапазоне (25-290)т/ч;
весовая платформа №2
σ = ±0,046% в диапазоне (0,09-25)т/ч.
массового расхода:
весовая платформа №1
σ = ±0,044% в диапазоне (25-290)т/ч;
весовая платформа №2
σ = ±0,039% в диапазоне (0,09-25)т/ч;
объемного расхода:
весовая платформа №1
σ = ±0,054% в диапазоне (25-290)т/ч;
весовая платформа №2
σ = ±0,051% в диапазоне (0,09-25)т/ч.
-
-
Республика Беларусь, РУП «БелГИМ», Национальный эталон единицы массы в диапазоне 1 мг – 1 кг (НЭ РБ 15-05).

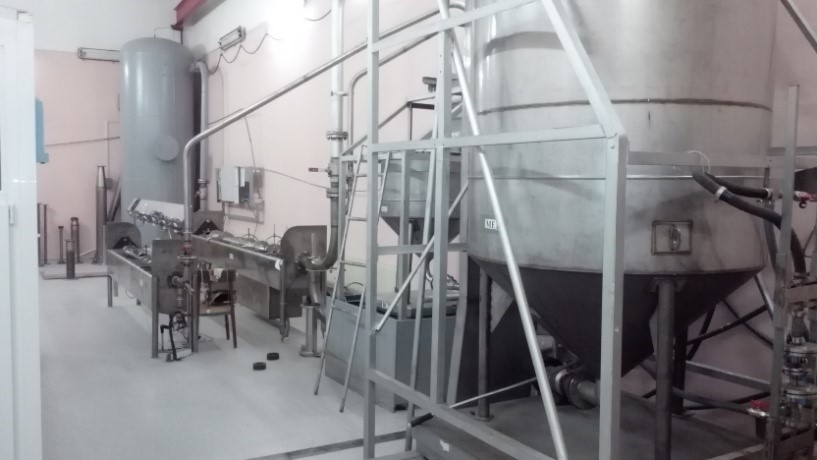

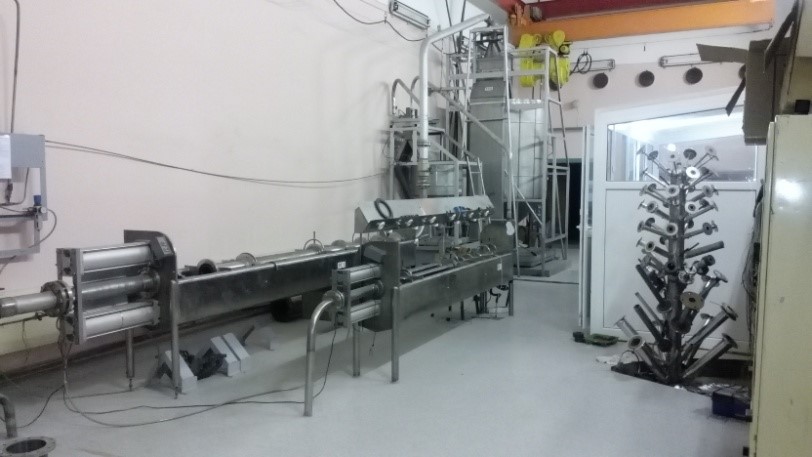

1. Весы KES3000 "Mettler Toledo" ВС1 (ПВ = 3000 кг), Весы KCS300s "Mettler Toledo" ВС2 (ПВ = 300 кг);
2. Накопительные емкости МЕ1 и МЕ2;
3. Рабочие столы для установки рабочих средств измерений РС1 Ду=100мм, и РС2 Ду=50 мм;
4. Рабочая емкость РЕ, емкость постоянного напора ЕПН, рабочий бак БР;
5. Устройство переключения потока УП1 и УП2;
6. Насосы Н1 – Н4;
7. Блок измерительных преобразователей
РСМ-05.05 (G1 = 0,75-300,0 м3/ч; G2 = 0,04-16,0 м3/ч; G3 = 0,15-60,0 м3/ч; G4 =0,04-16,0 м3/ч; G5 = 0,015-6,0 м3/ч;);
8.Эталонные термометры сопротивления платиновые ЭТС-100 (Т), манометр технический МП160 (Р), система фильтрации (Ф1-Ф3), запорно-регулирующая арматура;
9. Автоматизированный измерительно-вычислительный комплекс АИК;
10. Массовый расходомер Promass 83F
(0 - 33000) кг/час;
11. Массовый расходомер Promass 83F
(0 - 285000) кг/час;
