Национальный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц предназначен для воспроизведения, хранения и передачи размера единицы ослабления электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц в волноводных трактах 5,2 мм × 2,6 мм, 3,6 мм × 1,8 мм, 2,4 мм × 1,2 мм, 1,6 мм × 0,8 мм.

Эталон обеспечивает проведение измерений в волноводных трактах на 4 поддиапазонах: от 37,5 ГГц до 53,57 ГГц; от 53,57 ГГц до 78,33 ГГц; от 78,33 до 118,1 ГГц; от 118,1 ГГц до 178,4 ГГц.

Принцип действия эталона основан на преобразовании частоты в опорном (ОК) и измерительном каналах (ИК) на постоянную промежуточную частоту 20 кГц. Преобразование частоты осуществляется в три этапа.

Гармонический сигнал от сверхвысокочастотного (СВЧ) генератора с помощью направленного ответвителя (НО) делится на два канала: ИК и ОК. СВЧ сигнал ИК проходит в блок 1 СВЧ измерительного тракта через объект измерений (ОИ), после чего сигнал, амплитуда которого пропорциональна величине ослабления ОИ попадает на высокочастотный вход смесителя ИК, входящий в состав блока 2 СВЧ измерительного тракта. В ОК сигнал поступает на высокочастотный вход смесителя ОК, входящего в состав блока 1 СВЧ измерительного тракта. На гетеродинные входы смесителей поступают сигналы от гетеродина. Смесители ИК и ОК обеспечивают первый этап преобразования частоты. Сигнал с выхода смесителя ИК поступает на вход канала Б измерительной части, в качестве которой используется прибор для измерения ослабления ДК1-28. Сигнал с выхода смесителя ОК поступает на вход канала А измерительной части. В измерительной части осуществляются второй и третий этап преобразования частоты: на частоты 20 МГц и 20 кГц соответственно.

Сигналы генератора СВЧ соответствующего поддиапазона и гетеродина синхронизированы.

Согласующие устройства (СУ) являются элементами СВЧ измерительного тракта и предназначены для обеспечения согласования входных и выходных сопротивлений измерительного оборудования из состава эталона и ОИ. СУ также обеспечивают развязку между ИК и ОК.

В измерительной части осуществляется измерение отношений уровней сигналов в каналах А и Б.

Управление работой эталона и измерительным оборудованием из состава эталона, вывод, обработка и документирование результатов измерений осуществляется с помощью ПЭВМ через интерфейсы USB или RS‑232.

Диапазон воспроизводимых значений ослаблений от 0 до 120 дБ на промежуточной частоте; от 0 до 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц; от 0 до 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц

±0,10 дБ при ослаблении 120 дБ на промежуточной частоте;

±0,10 дБ при ослаблении 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц;

±0,15 дБ при ослаблении 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц

±0,15 дБ при ослаблении 120 дБ на промежуточной частоте;

±0,15 дБ при ослаблении 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц;

±0,20 дБ при ослаблении 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц

расширенная неопределенность измерения при воспроизведении и (или) хранении единицы ослабления электромагнитных колебаний (k = 2,0, P = 95 %)

 ±0,18 дБ при ослаблении 120 дБ на промежуточной частоте;

 ±0,18 дБ при ослаблении 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц;

±0,25 дБ при ослаблении 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц

международные сличения и год их проведения (список кодов сличений по базе данных Международного бюро по мерам и весам, код проекта Евро-азиатского сотрудничества государственных метрологических учреждений (КООМЕТ)

-

сведения об опубликовании данных об измерительных возможностях эталона единицы величины

-

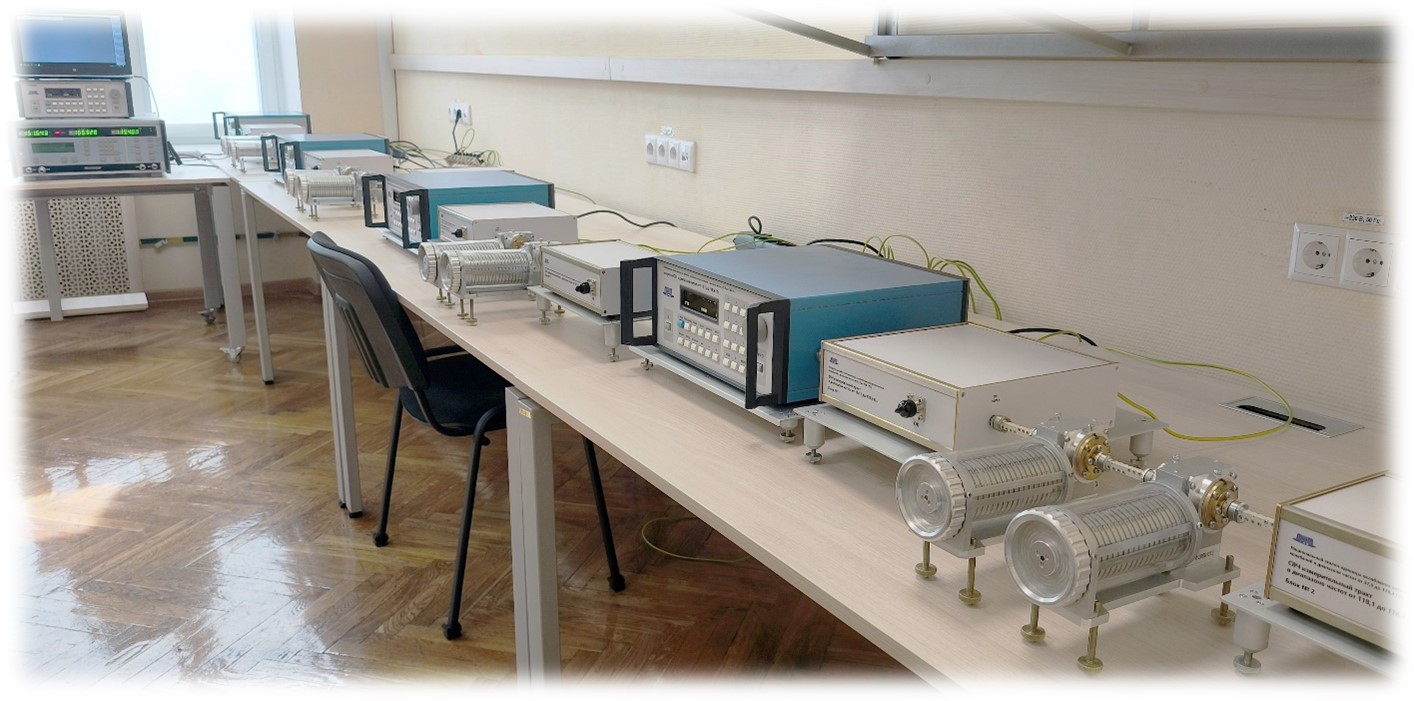

Национальный эталон единицы ослабления электромагнитных колебаний
в диапазоне частот от 37,5 до 178,4 ГГц. Общий вид.

Национальный эталон состоит из следующего оборудования:

Гетеродин;

Генератор СВЧ в составе:

- генератор СВЧ в диапазоне частот от 37,5 до 53,57 ГГц;

- генератор СВЧ в диапазоне частот от 53,57 до 78,33 ГГц;

- генератор СВЧ в диапазоне частот от 78,33 до 118,1 ГГц;

- генератор СВЧ в диапазоне частот от 118,1 до 178,4 ГГц.

СВЧ измерительный тракт в составе:

- СВЧ измерительный тракт в диапазоне частот от 37,5 до 53,57 ГГц блок 1 с аттенюатором поляризационным АП-МВМ-53 и блок 2 с аттенюатором поляризационным АП-МВМ-53;

- СВЧ измерительный тракт в диапазоне частот от 53,57 до 78,33 ГГц блок 1 с аттенюатором поляризационным АП-МВМ-78 и блок 2 с аттенюатором поляризационным АП-МВМ-78;

- СВЧ измерительный тракт в диапазоне частот от 78,33 до 118,1 ГГц блок 1 с аттенюатором поляризационным АП-МВМ-118 и блок 2 с аттенюатором поляризационным АП-МВМ-118;

- СВЧ измерительный тракт в диапазоне частот от 118,1 до 178,4 ГГц блок 1 с аттенюатором поляризационным АП-МВМ-178 и блок 2 с аттенюатором поляризационным АП-МВМ-118.

Индикаторная часть (прибор для измерения ослабления ДК1-28);

ПЭВМ HP EliteBook 850 G4;

Комплект соединительных коаксиальных кабелей;

Комплект соединительных интерфейсных кабелей.
