Основное

НЭ РБ 67-24 Национальный эталон единицы импульсного электрического напряжения

BY

Ученый хранитель Корбутовский Александр Иванович, тел.363-47-60: email: korbutovski@belgim.by. Заместитель ученого-хранителя Шершун Юрий Марьянович, тел.:365-10-70 email: yshershun@belgim.by

20.03.2024

Постановление Госстандарта от 20 марта 2024 № 23

EM

Работоспособен

2024

Институт-хранитель
Краткое наименованиеБелГИМ
СтранаРеспублика Беларусь
Отдел института-хранителяПроизводственно-исследовательский отдел радиоэлектронных измерений
Юридический адресг. Минск, Старовиленский тракт, 93, помещение 125
Телефон8-017-374-55-01
Область применения

Национальный эталон предназначен для воспроизведения, хранения и передачи размера единицы импульсного электрического напряжения в диапазоне амплитуд импульсных сигналов от минус 10 до плюс 10 В с минимальной длительностью перепада напряжения не более 15 пс.

Описание

Принцип действия найионального эталона основан на методе прямых измерений длительности перепада напряжения и амплитуды импульсного сигнала с последующей математической обработкой результатов измерений.

Метрологические характеристики

Диапазон воспроизведения и хранения амплитуд импульсных сигналов

от минус 10 до плюс 10 В;

Минимальная длительность перепада напряжения

не более 15 пс.

Не нормируется

Не нормируется

расширенная неопределенность измерения амплитуд импульсных сигналов

(k = 2, P = 0,95 %), не более 1 %;

расширенная неопределенность воспроизведения перепада напряжения
(k = 2, P = 0,95 %), не более 2 пс.

Дополнительно

-

-

Фотографии

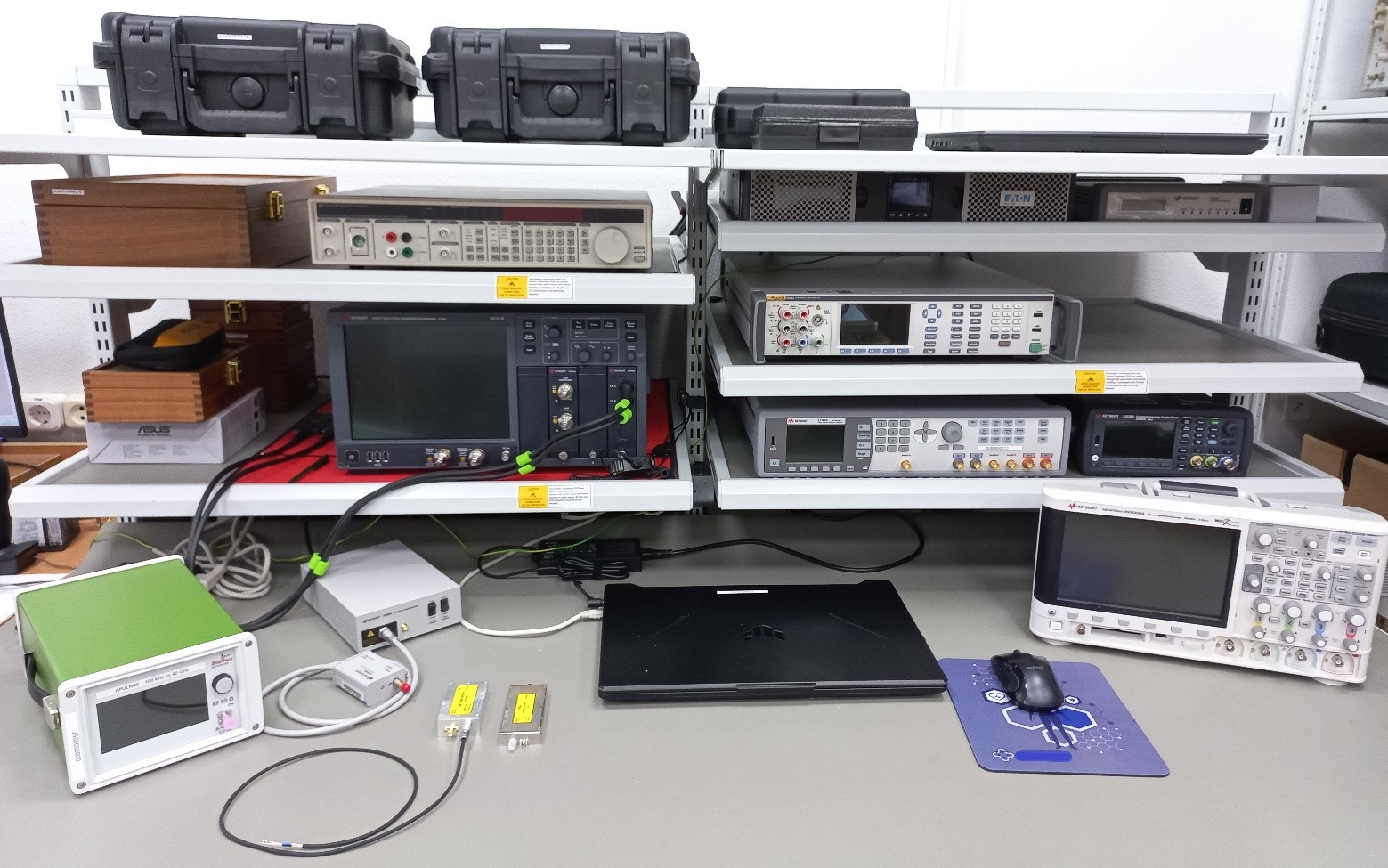

                                                                      Общий вид эталона

Состав эталона

Национальный эталон единицы импульсного электрического напряжения включает:

- осциллограф широкополосный Keysight DCA-X N1000A №MY61340138 в комплекте с модулями Keysight N1040A №US60080135, Keysight N1046A №US61140127;

- генераторы Keysight N2806A №MY56200145, Keysight 81160A №SG60410105, DS360 №149397, AnaPico APULN40 №1F1-3B5F00001-2307;

- комплект генераторов ТМГ025025ПО11 №1122303, ТМГ150010ПО11 №1122302;

- частотомер Keysight 53230A №MY61280237;

- мультиметр Fluke 8588A №548178552;

- осциллограф Keysight MSOX2024A №MY60472848;

- комплект переходов Pomona 72934, Pomona 5698, Pomona 5510;

- комплект адаптеров Keysight 83059K, Keysight 11904S №MY61410007;

- комплект аттенюаторов Keysight 11582A №61921, Keysight 11583С №61500, Keysight 8490G №MY61370042, MY61370044, MY61370018, MY61370016, MY61370017;

- устройство управления Keysight E5810B №MY61320074;

- источник бесперебойного питания Eaton 9PX 1500;

- ноутбук ASUS, принтер HP.

×
