НЭ РБ 59-20 Национальный эталон единицы напряженности магнитного поля (НМП)
BY
Дежурко Иннеса Леонидовна, +375 17363 62 73, e-mail: dejurko@belgim.by
Республиканское унитарное предприятие Белорусский государственный институт метрологии
Постановление Госстандарта № 40 от 05.08.2020, Постановление Госстандарта № 14 от 30.01.2025 (модернизация)
EM 10.2.3, EM 10.3.2
2025
работоспособен
2020
| Организация-хранитель (наименование организации) |
| краткое наименование организации-хранителя | БелГИМ |
|---|---|
| юридический адрес | Старовиленский тракт 93, г. Минск, 220053, РБ |
| телефон | +375 17 374-55-01 |
Национальный эталон предназначен для воспроизведения и передачи единицы напряженности магнитного поля, проведения метрологической оценки средств измерений напряженности магнитного поля, обеспечения единства измерений напряженности магнитного на территории Республики Беларусь.
Принцип действия эталона основан на возбуждении однородного магнитного поля в пространстве между катушками полеобразующей системы на основе колец Гельмгольца, входящей в состав излучающего блока. Величина воспроизводимого эталоном магнитного поля определяется проходящим через катушки колец Гельмгольца током, который создает блок генерации.
Диапазон воспроизведения напряженности магнитного поля в диапазоне частот:
- от 5 Гц до 2 кГц – от 40 мА/м до 8 А/м (от 50 до 10 000 нТл);
- от 2 до 400 кГц – от 4 мА/м до 800 мА/м (от 5 до 1000 нТл).
Диапазон воспроизведения напряженности магнитного поля на промышленной частоте 50 Гц – от 0,1 до 7000 А/м (от 0,13 до 8700 мкТл)
в диапазоне частот от 5 Гц до 400 кГц не более 0,08 %;
на промышленной частоте 50 Гц не более 0,2 %
в диапазоне частот от 5 Гц до 400 кГц не более 4,8 %;
на промышленной частоте 50 Гц не более 3,5 %
Расширенная неопределенность воспроизведения напряженности магнитного поля при доверительной вероятности Р=0,95, k=2:
- в диапазоне частот от 5 Гц до 400 кГц – 4,0 %;
- на промышленной частоте 50 Гц – 4,3 %
-
-
 |

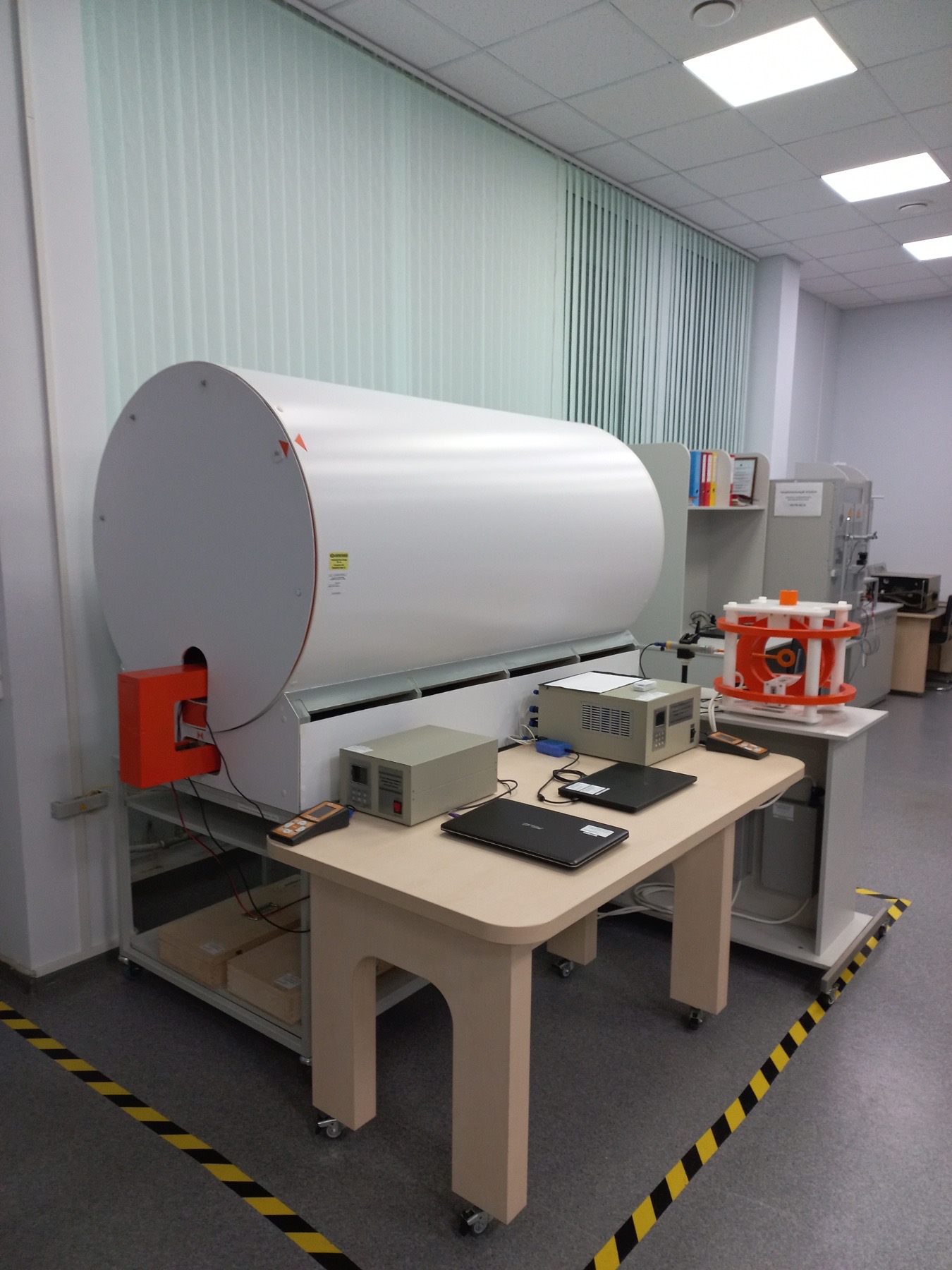

| НЭ РБ 59-20 - Общий вид. |
Полеобразующая система на основе колец Гельмгольца (излучающий блок) зав.№ 01, блок управляемого генератора тока с измерителем (блок генерации и измерительный блок) зав.№ 01, компаратор магнитного поля П3-61ПМ/2 зав.№ 4, ноутбук инв.№ 15337.
Экранирующая камера внешних переменных низкочастотных электромагнитных полей ЭК1-22 зав.№ 01.
Установка для воспроизведения напряженности магнитного поля промышленной частоты П1-26Э зав.№ 6 в составе:
- полеобразующая система;
- управляемый генератор токов (УГТПС);
- блоки конденсаторов «Y», «Х»;
- компаратор магнитного поля П3-61ПМ/1;
- ноутбук.
