Общая информация

НЭ РБ 57-20 Национальный эталон единиц твердости

BY

Галат Евгений Павлович тел. :8(017)365-50-52 e-mail: galat@belgim.by

Республиканское унитарное предприятие Белорусский государственный институт метрологии

Постановление Госстандарта от 05.05.2020 № 23

COO-M-BelGIM-3001

работоспособен

2020

Организация-хранитель (наименование организации)
краткое наименование организации-хранителяБелГИМ
юридический адресСтаровиленский тракт 93, г. Минск, 220053, РБ
телефон+375 17 374 55 01
Назначение эталона единицы величины

Измерения твердости металлов и сплавов

Описание

Эталон воспроизводит единицу твердости по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса.

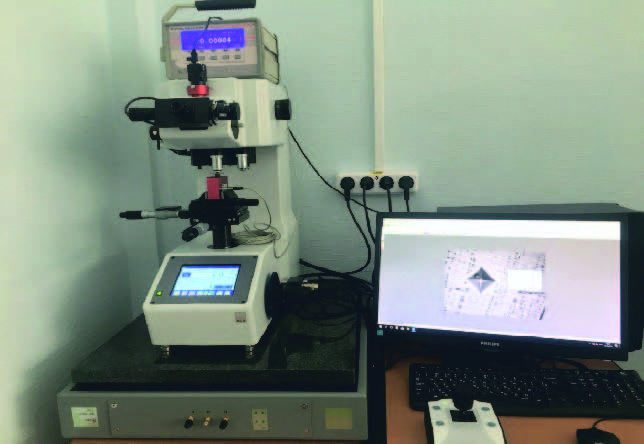

Эталонная установка для воспроизведения единиц микротвердости создает на инденторе в форме алмазной пирамиды с углом при вершине 136° нагрузку для шкал твердости HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1; HV 2. После снятия нагрузки на поверхности материала остается отпечаток в форме квадрата. Диагонали полученного отпечатка измеряются с использованием встроенного ПО автоматически, либо в ручном режиме с одновременным расчетом  значения твердости.

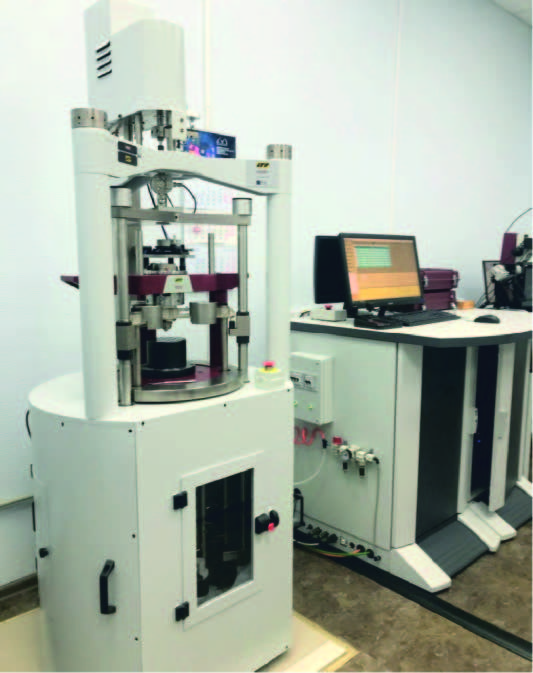

Эталонная установка для воспроизведения единиц твердости по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса создает следующие нагрузки: 29,42 Н; 49,03 Н; 61,29 Н; 98,07 Н; 147,1 Н; 153,2 Н; 196,1 Н; 245,2 Н; 294,2 Н; 306,5 Н; 441,3 Н; 490,3 Н; 588,4 Н; 612,9 Н; 980,7 Н; 1471 Н; 1839 Н. Нагружение осуществляется без трения за счет использования осушенного и очищенного воздуха. Установка укомплектована инденторами для шкал Роквелла (алмазный конус с углом при вершине 120°, инденторы в форме шариков диаметрами 1,5875 мм; 3,175 мм; 6,35 мм и 12,7 мм), для шкал Бринелля (диаметрами 1 мм и 2,5 мм) и для шкалы Виккерса (в форме алмазной пирамиды с углом при вершине 136°). При воспроизведении единиц твердости по шкалам Роквелла лазерным интерферометром измеряется положение индентора до приложения основной нагрузки и после ее снятия. Встроенное ПО рассчитывает глубину внедрения индентора и значение твердости по шкале Роквелла.

Созданные инденторами Бринелля или Виккерса отпечатки измеряются установкой измерения параметров отпечатков в нескольких режимах – в автоматическом (используя параметры полученного изображения), в ручном (используя датчик линейных перемещений) и в полуавтоматическом, совмещающем оба режима.

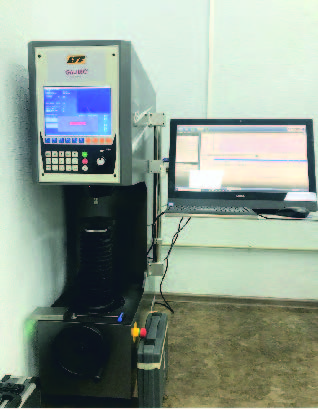

Эталонная установка для воспроизведения единиц твердости по шкалам Бринелля воспроизводит единицу твердости для нагрузок  2452 Н; 4903 Н; 7355 Н; 9807 Н; 14710 Н; 29420 Н. Установка укомплектована инденторами диаметрами 5 мм и 10 мм.

Характеристики точности

По шкале Виккерса: воспроизведение в диапазоне от 8 HV до 2000 HV для шкал от HV0,01 до HV100

По шкале Бринелля: воспроизведение в диапазоне от 8 HB до 450 HB и от 8 HBW до 653 HBW для шкал с нагрузками от 29,42 Н до 29420 Н



- для шкал Роквелла: СКО не более 0,08 HR;

- для шкал Супер-Роквелла: СКО не более 0,16 HR;

- для шкал Бринелля: СКО не более 1·10-3 НВ при 10 независимых наблюдениях.

- для шкал Роквелла неисключенная систематическая погрешность не более 0,25 HR;

- для шкал Супер-Роквелла неисключенная систематическая погрешность не более 0,5 HR;

- для шкал Бринелля неисключенная систематическая погрешность не более 3·10-3 НВ.

Расширенная неопределенность при коэффициенте охвата k = 2:

Нагрузка, Н

Диаметр отпечатка, мм

Расширенная неопределенность воспроизведения единиц твердости,
U, % (k=2, Р=95 %)

от

до

от

до

2452

2,4

6

0,28

1,13

4903

0,24

0,57

7355

0,23

0,39

9807

0,23

0,31

14710

0,23

0,23

29420

0,23

0,17















Шкала

Нагрузка, Н

Диагональ отпечатка, мм

Диапазон воспроизводимой твердости, HV

Расширенная неопределенность воспроизведения единиц твердости, U, HV
(k=2, Р=95 %)

от

до

от

до

от

до

HV 0,01

0,09807

0,02

0,136

46,36

1

2,6

0,001

HV 0,025

0,2452

0,02

0,211

115,9

1,04

6,6

0,009

HV 0,05

0,4903

0,02

0,211

231,8

2,08

12

0,017

HV 0,1

0,9807

0,02

0,211

436,6

4,17

26

0,034

HV 0,2

1,961

0,02

0,275

927

4,90

54

0,036

HV 0,3

2,942

0,02

0,336

1391

4,93

79

0,035

HV 0,5

4,903

0,02

0,435

2318

4,90

132

0,033

HV 1

9,807

0,025

0,615

2967

4,90

136

0,032

HV 2

19,614

0,035

0,850

2993

5,13

100

0,032

Сличения

COO-M-BelGIM-3001, COO-M-BelGIM-3002, COO-M-BelGIM-3003, COO-M-BelGIM-3004, COO-M-BelGIM-3005, COO-M-BelGIM-3006, COO-M-BelGIM-3007.

Фотографии эталона и его основных частей

Состав эталона единицы величины

Состав национального эталона единиц твердости:

- эталонная установка для воспроизведения единиц микротвердости прямого нагружения для нагрузок 0,098 Н; 0,245 Н; 0,490 Н; 0,981 Н; 1,961 Н; 2,942 Н;
4,903 Н; 9,807 Н; 19,62 Н c программным обеспечением (далее – ПО) для автоматического измерения отпечатков; с камерой  2 мегапикселя; с объективами 10х, 40х, 100х и общим увеличением 1000х; с персональным компьютером (далее – ПК) и ПО для регистрации времени приложения нагрузки и для автоматического и ручного измерения параметров отпечатков; с комплектом инденторов;

- эталонная установка для воспроизведения единиц твердости по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса для нагрузок 29,42 Н; 49,03 Н;
61,29 Н; 98,07 Н; 147,1 Н; 153,2 Н; 196,1 Н; 245,2 Н; 294,2 Н; 306,5 Н; 441,3 Н; 490,3 Н; 588,4 Н; 612,9 Н; 980,7 Н; 1471 Н; 1839 Н; с лазерным интерферометром для измерения глубины индентирования с дискретностью не более 0,01 мкм; с регулируемой скоростью индентирования от 1 мкм/с до 800 мкм/с; с коническим алмазным индентором для шкалы Роквелла; с твердосплавными инденторами в форме шариков диаметрами 1,5875 мм, 3,175 мм, 6,35 мм и 12,7 мм для шкалы Роквелла; с алмазным индентором в форме пирамиды для шкалы Виккерса; со стальными и твердосплавными инденторами в форме шариков диаметрами 1; 2,5; 5 и 10 мм для шкалы Бринелля; с ПО для управления циклом нагружения; с ПК и принтером;

- эталонная установка для воспроизведения единиц твердости по шкалам Бринелля для нагрузок  2452 Н; 4903 Н; 7355 Н; 9807 Н; 14710 Н; 29420 Н;

- компрессор с осушителем для работы эталонной установки для воспроизведения единиц твердости по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса для нагрузок от 29,42 Н до 1839 Н, а так же для работы установки измерения геометрических параметров инденторов Виккерса, Супер-Роквелла и Роквелла;

- установка измерения геометрических параметров инденторов Виккерса, Супер-Роквелла и Роквелла;

- установка измерения параметров отпечатков Виккерса и Бринелля;

- система кондиционирования для поддержания условий окружающей среды;

- лазерный гравировальный станок для маркировки мер твердости;

- персональный компьютер (ноутбук) с принтером для обработки результатов измерений;

- источник бесперебойного питания для оборудования из состава эталона;

- система измерения и регистрации условий окружающей среды;

- набор мер твердости для шкал Роквелла, Супер-Роквелла, Бринелля и Виккерса для калибровки твердомеров-компараторов и оценивания случайной составляющей погрешности установок при воспроизведении единиц твердости.

×
