НЭ РБ 56-19 Национальный эталон единиц средней мощности и энергии лазерного излучения

BY

Ведущий научный сотрудник ИНСТИТУТА ФИЗИКИ НАН Беларуси Круплевич Елена Александровна, 284-09-84, e.kruplevich@dragon.bas-net.by; ведущий инженер по метрологии БелГИМ Аверьянов Яков Валерианович, 335-50-81, aviaryanau@belgim.by

Постановление Госстандарта № 67 от 15.11.2019 г

РR

работоспособен

2019

Институт-хранитель
Краткое наименованиеГосударственное научное учреждение «ИНСТИТУТ ФИЗИКИ имени Б.И.СТЕПАНОВА НАЦИОНАЛЬНОЙ АКАДЕМИИ НАУК БЕЛАРУСИ» (ИНСТИТУТ ФИЗИКИ НАН Беларуси)
СтранаРеспублика Беларусь
Отдел института-хранителя
Юридический адреспр-т Независимости, 68-2, г. Минск, 220072, Республика Беларусь
Телефонтел.: + 375 (17) 284-17-55; факс: +375 (17) 284-08-79; e-mail: ifanbel@ifanbel.bas-net.by
Область применения

Передача размера единиц средней мощности и энергии ЛИ эталонам более низкого ранга и высокоточным средствам измерений, применяемым в медицине, промышленности, науке, образовании и т.д., посредством их поверки и калибровки.

Проведение исследований метрологических характеристик разрабатываемой аппаратуры в области приборостроения, медицины, науки и техники.

Описание

Основными элементами эталона являются эталонный первичный калориметрический измерительный преобразователь средней мощности оптического излучения ПИ-15, специальная конструкция приемного элемента которого позволяет достичь высокой эквивалентности мощности поглощенного оптического излучения и мощности постоянного электрического тока замещения, и трап-детектор модели LTD-11 эталонного класса.

Необходимая точность измерений мощности оптического излучения достигается путем замещения ее мощностью электрического тока, которая при калибровке эталонного измерительного преобразователя измеряется с высокой точностью.

Комплекс аппаратуры передачи размера единиц средней мощности и энергии ЛИ состоит из источников непрерывного ЛИ, электрооптических затворов, преобразующих непрерывное ЛИ в импульсное, оптических и механических элементов для транспортировки, фокусировки и ослабления ЛИ.

Система управления, сбора и обработки измерительной информации включает приборы, регистрирующие электрические сигналы, блок измерений, коммутации и управления эталоном, персональный компьютер со специальным программным обеспечением и принтером.

Метрологические характеристики

Динамический диапазон воспроизведения единицы средней мощности ЛИ в спектральном диапазоне от 0,3 до 10,6 мкм: от 10-9 до 2 Вт.

Рабочие длины волн при воспроизведении единицы средней мощности ЛИ:0,53; 0,81;1,06; 10,6 мкм.

Динамический диапазон воспроизведения единицы энергии ЛИ в спектральном диапазоне от 0,3 до 1,1 мкм: от 10-7 до 1 Дж.

Рабочие длины волн при воспроизведении единицы энергии ЛИ:0,53; 0,81;1,06 мкм.

Средней мощности ЛИ: не более 0,015 % в диапазоне от 5∙10-3 до 2 Вт;

не более 0,023 % в диапазоне от 10-9 до 5∙10-3 Вт;

энергии ЛИ: не более 0,09%.

Средней мощности ЛИ: не более 0,015 % в диапазоне от 5∙10-3 до 2 Вт;

не более 0,023 % в диапазоне от 10-9 до 5∙10-3 Вт;

энергии ЛИ: не более 0,09%.

-оцененная по типу А:

Средней мощности ЛИ: не более 0,015 %в диапазоне от 5∙10-3 до 2 Вт;

не более 0,023 %в диапазоне от 10-9 до 5∙10-3 Вт;

энергии ЛИ: не более 0,09 %.

-оцененная по типу В:

Средней мощности ЛИ: не более 0,014 %в диапазоне от 5∙10-3 до 2 Вт;

не более 0,070 %в диапазоне от 10-9 до 5∙10-3 Вт;

энергии ЛИ: не более 0,12 %

Суммарная стандартная неопределенность:

Средней мощности ЛИ: не более 0,021 % в диапазоне от 5∙10-3 до 2 Вт;

не более 0,074 % в диапазоне от 10-9 до 5∙10-3 Вт;

энергии ЛИ: не более 0,15 %.

Расширенная неопределенность при коэффициенте охвата k = 2:

Средней мощности ЛИ: не более 0,04 % в диапазоне от 5∙10-3 до 2 Вт;

не более 0,15 % в диапазоне от 10-9 до 5∙10-3 Вт;

энергии ЛИ: не более 0,29 %.



Дополнительно

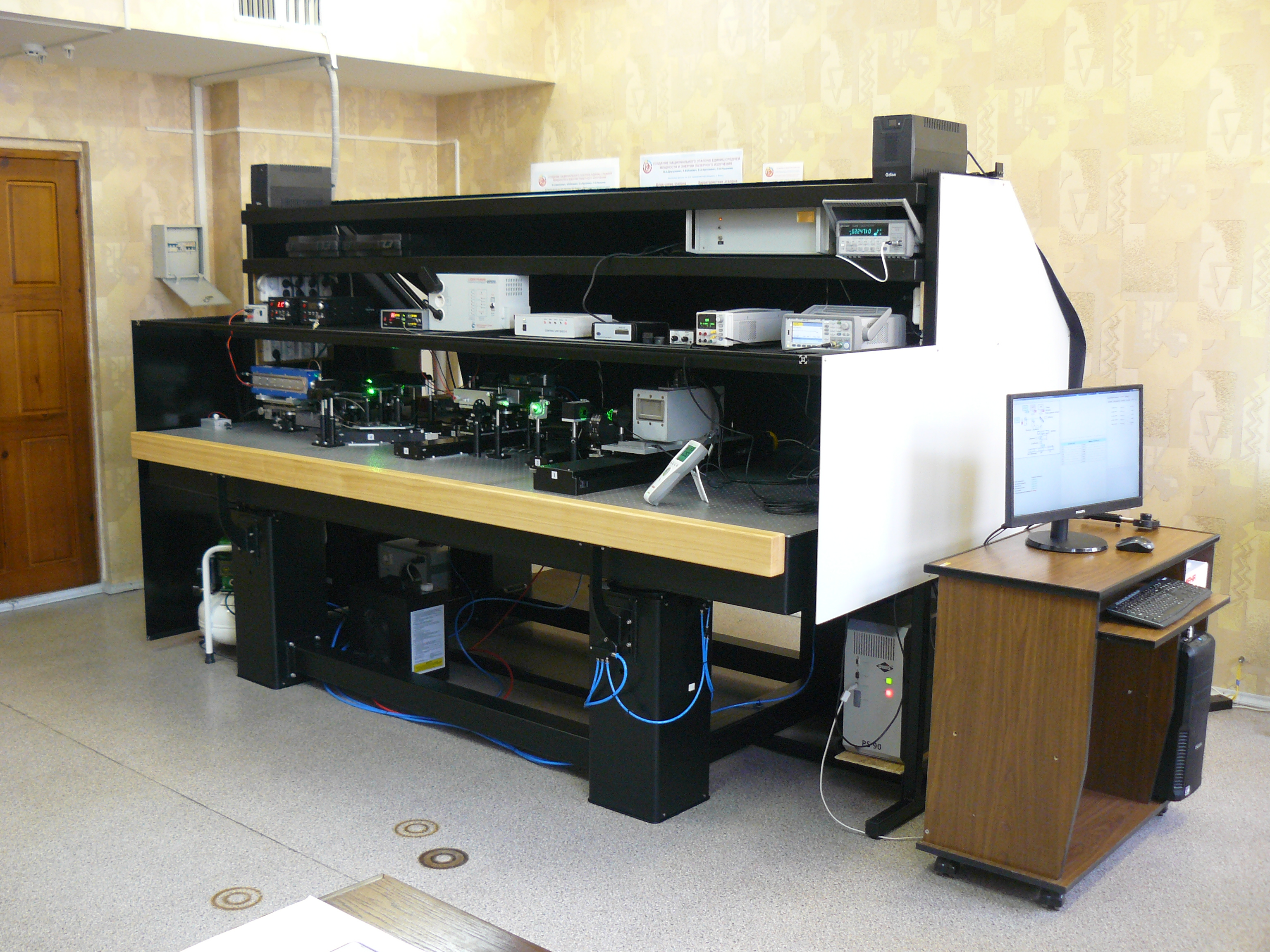

Фотографии

Состав эталона

Эталон состоит из комплекса средств измерений средней мощности и энергии ЛИ, комплекса аппаратуры передачи размера единиц средней мощности и энергии ЛИ, системы управления, сбора и обработки измерительной информации и оптического стола.

×
