Основное

НЭ РБ 52-19 Национальный эталон единицы плоского угла в области измерений малых углов

BY

Головчик Николай Иванович, тел. +375 17 379-35-82, golovchic@belgim.by

03.06.2019

Постановление Госстандарта № 31 от 03.06.2019

L.3.3.1, L.3.3.2

Работоспособен

2019

Институт-хранитель
Краткое наименованиеБелГИМ
СтранаРеспублика Беларусь
Отдел института-хранителяПроизводственно-исследовательский отдел изменений геометрических величин
Юридический адресСтаровиленский тракт 93, г. Минск, 220053
Телефон+375 17 374 55 01
Область применения

Строительство; авиа- и судостроение; оптическое, электромеханическом, навигационном приборостроении; атомной и космической промышленности; геодезия.

Описание

Принцип действия эталона основан на тригонометрической «синусной» схеме воспроизведения малых углов косвенным методом.

Метрологические характеристики

от 0" до 2000"

Случайная погрешность S = 0,02″

Неисключенная систематическая погрешность Q = 0,08″

Стандартная неопределенность:

-оцененная по типу А: 0,02″,

-оцененная по типу В: 0,05″.

Суммарная стандартная неопределенность: u=0,054″.

Расширенная неопределенность при коэффициенте охвата k = 2: U=0,11″.

Дополнительно

 COO-L-BelGIM 1331, COO-L-BelGIM 1332

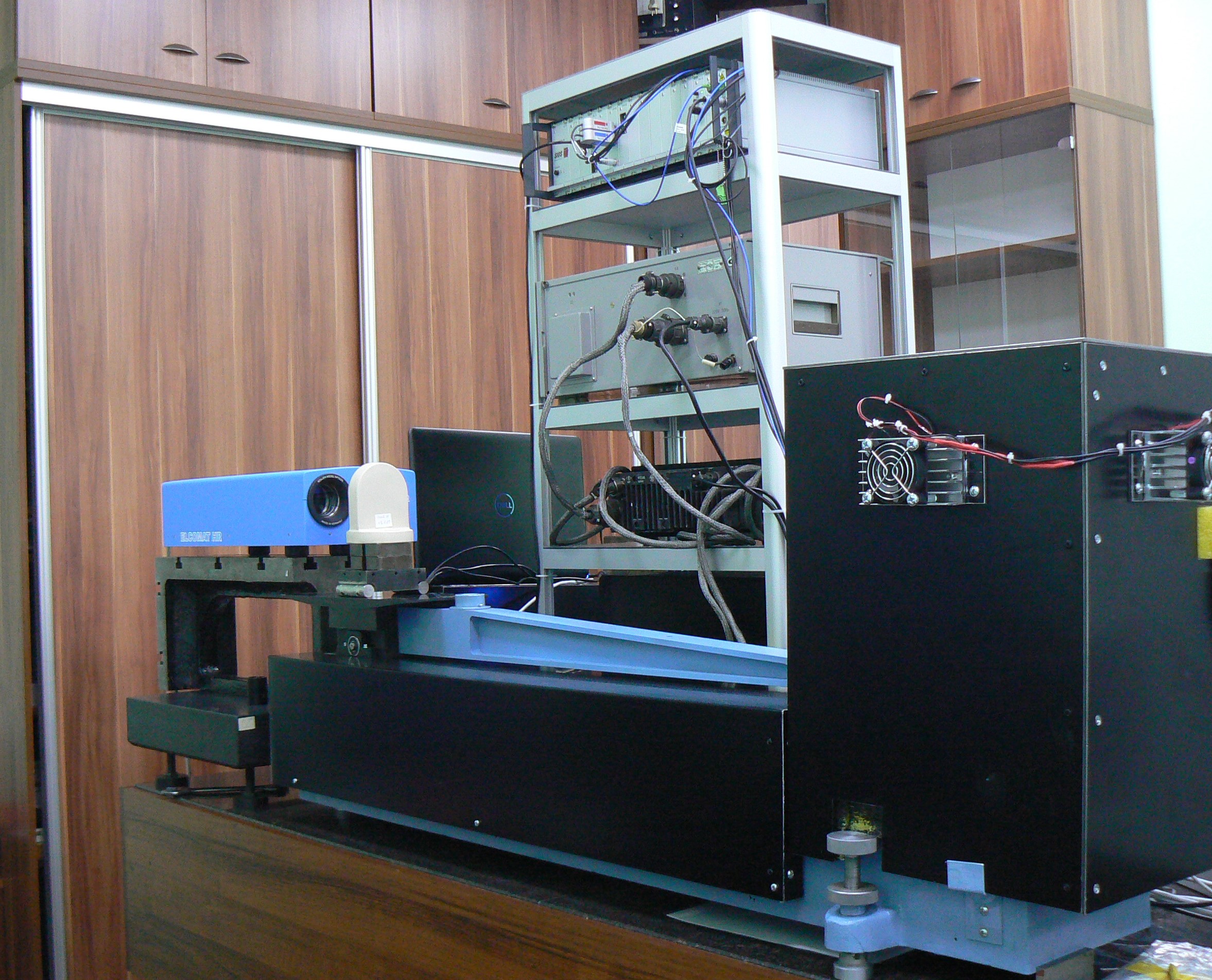

Фотографии

Состав эталона

- cистема лазерная интерференционная SP 5000 NG производства фирмы “SIOS Mebtechnik GmbH” (Германия) №066970818 в составе:

   1) стабилизированный He-Ne лазер № 018860718;

   2) датчик измерения температуры ТТ01 №1803193-02;

   3) датчик измерения температуры ТТ01 №1803202-02;

   4) комбинированный  датчик   измерений  атмосферного   давления   и       относительной влажности  SB-12 №DS011880718;

- экзаменатор №2 с электромеханическим приводом;

- автоматическое рабочее место оператора (АРМ-оператора);

- комплект теплоизоляционных корпусов с системой термостатирования;

- шкаф управления с логическим контроллером;

- программное обеспечение (далее ПО)  «InfasNTS» и «InterF»;

- ПЭВМ с периферийными устройствами;

- комплект документации.

×
