Основное

НЭ РБ 49-18 Национальный эталон единицы напряженности электрического поля

BY

Волынец Ольга Александровна, +375 17 365 10 70

-

Постановление Госстандарта № 3 от 02.08.2018

ЕМ.10.1.2, ЕМ.10.3.1

Работоспособен

2016-2018

Институт-хранитель
Краткое наименованиеБелГИМ
СтранаРеспублика Беларусь
Отдел института-хранителяПроизводственно-исследовательский отдел радиоэлектронных измерений
Юридический адресСтаровиленский тракт 93, г. Минск, 220053
Телефон+375 17 374 55 01
Область применения

Метрологический контроль измерителей напряженности электрического поля, измерителей напряженности электромагнитного поля, измерительных антенн, работающих в диапазоне частот до 400 кГц.

Описание

В основу работу эталона положен метод эталонного поля.

Метрологические характеристики

Рабочий диапазон частот от 5 Гц до 400 кГц.

Динамический диапазон напряженности электрического поля от 0,5 до 2000 В/м.

Случайная погрешность воспроизведения напряженности электрического поля: от 0,2 % до 0,4 % при числе измерений n=5.

Неисключенная систематическая погрешность воспроизведения напряженности электрического поля: от 3,6 % до 4,4 % (Р=0,99) (в зависимости от диапазона частот воспроизводимого электрического поля).

Расширенная неопределенность воспроизведения напряженности электрического поля составляет от 2,8 % до 2,9 % при доверительной вероятности Р=0,95, k=2.

Дополнительно

ФГУП “ВНИИФТРИ” (Россия), Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот 0 - 20 кГц;

Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот 0,0003 - 1000 МГц.

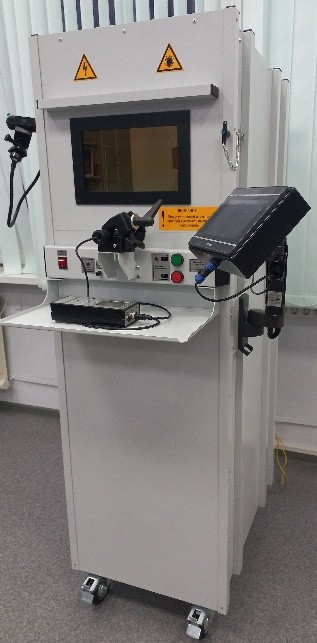

Фотографии

Состав эталона

Эталон построен по блочному принципу. В состав эталона входят следующие блоки:

- блок генерации;

- излучающее устройство;

- блок измерительный;

- компаратор электрического поля;

- персональный компьютер с управляющим программным обеспечением.

×
