Основное

НЭ РБ 30-18 Национальный эталон единицы скорости воздушного потока

BY

Манкевич Ольга Дмитриевна +375 17 363 49 80

-

30.01.2018

Постановление Госстандарта № 3 от 18.01.2018

М.9, М.9.7, М.9.7.1

Работоспособен

2017-2018

Институт-хранитель
Краткое наименованиеБелГИМ
СтранаРеспублика Беларусь
Отдел института-хранителяПроизводственно-исследовательский отдел измерения давления и расхода
Юридический адресСтаровиленский тракт 93, г. Минск, 220053
Телефон+375 17 374 55 01
Область применения

- при мониторинге окружающей среды, контроле выбросов загрязняющих веществ в атмосферу и контроле качества атмосферного воздуха,

- в системах кондиционирования, отопления и вентиляции,

- для санитарного, экологического и технического надзора в жилых и производственных помещениях,

 - для обеспечения безопасной работы на подъемниках, вышках, грузоподъемных кранах и других объектах, оборудованных устройствами аварийной ветровой защиты,

- в шахтах и рудниках всех категорий на предприятиях химической, горно-рудной  промышленности,

- в авиации,

- для метеорологических измерений,

- для аттестации рабочих мест,

- при проведении аэродинамических испытаний

Описание

Для создания воздушного потока служит вентилятор, выходной патрубок которого соединен с воздуховодами. В конструкции воздуховодов применены аэродинамические углы, обеспечивающие минимизацию трения во время прохождения воздуха. Из воздуховодов воздух попадает в подготовительные камеры стабилизации потока с струевыпрямителями. После подготовки воздух поступает на выход измерительного сопла, предназначенного для передачи воздуха с заданной скоростью. Отношение диаметра подготовительной камеры и выходного отверстия сопла равно 1:6.

Метрологические характеристики

Наименование эталона

Значение (или диапазон значений) размера единицы величины, воспроизводимое (ый) эталоном

Неисключенная систематическая погрешность, Q

Случайная погрешность, S

Нестабильность, ν

воспроиз-ведения

передачи

воспроиз-ведения

передачи

воспроиз-ведения

передачи

Национальный эталон единицы скорости воздушного потока

от 0,1 до 50 м/с

0,17

0,17

0,007

0,007

0

0

0,007

0,17

Стандартная неопределенность, по типу А

-

Стандартная неопределенность, по типу В

-

Суммарная стандартная неопределенность

0,5

Расширенная неопределенность (коэффициент охвата k=2)

Дополнительно

-

Германия, PTB

Фотографии

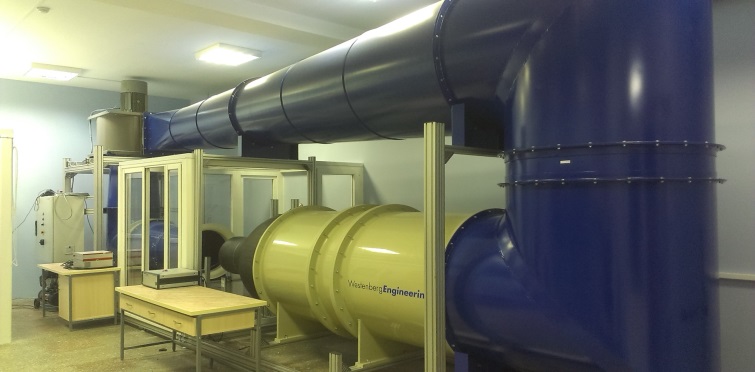

Общий вид

;

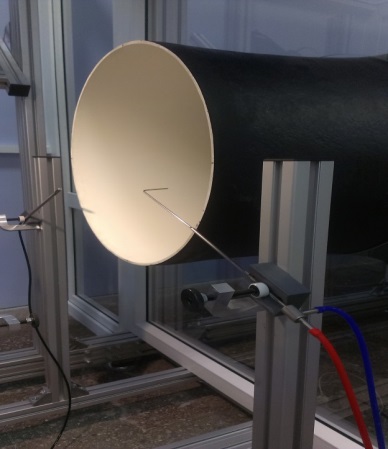

  • трубка ПИТО с комплектом преобразователей дифференциального давления

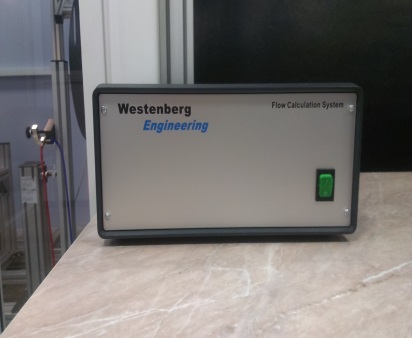

  • термоэлектрический анемометр в комплекте с системой вычисления потока

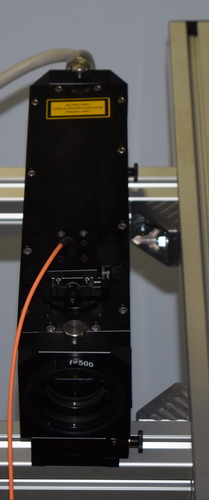

  • лазерный анемометр ILA

Состав эталона

Установка аэродинамическая, в состав которой входят:

- вентилятор;

- воздуховоды;

- аэродинамические углы;

- подготовительные камеры;

- камера;

-два сотовых струевыпрямителя;

- измерительное сопло (конфузор);

- диффузоры;

- металлическая рама;

- регулятор давления;

- входное сопло;

• трубку напорную ПИТО в комплекте с преобразователями дифференциального давления и системой вычисления и управления потоком;

• термоэлектрический анемометр типа 8455-300-1 с системой вычисления и управления потоком;

• преобразователи абсолютного давления, температуры и влажности измеряемой среды,

•  систему позиционирования 3-х координатную,

• LDA систему типа flowPOIN.

×
