Основное

НЭ РБ 48-18 Национальный эталон единицы длины в области измерений шероховатости поверхности

BY

Хрол Елена Сергеевна, 8(017) 375 17 379-35-82, makarevich@belgim.by

03.04.2018

Постановление Госстандарта №24 от 03.04.2018

L.5.1.4

Работоспособен

2007

Институт-хранитель
Краткое наименованиеБелГИМ
СтранаРеспублика Беларусь
Отдел института-хранителяПроизводственно-исследовательский отдел измерения геометрических величин
Юридический адресСтаровиленский тракт 93, г. Минск, 220053
Телефон+375 17 374 55 01
Область применения

машиностроение;

станкостроение;

транспорт;

мебельное производство;

производство медицинской техники;

приборостроение;

поверочные и калибровочные лаборатории

Описание

Основой эталона является измерительная система Form Talysurf, в работе которой реализуется контактный метод измерения параметров микронеровностей профиля поверхности.

Метрологические характеристики

Диапазон измерения параметров шероховатости, связанных с высотными свойствами неровностей
(0,01-1000) мкм

Средняя квадратическая погрешность результатов измерений 0,1 %

Границы относительной суммарной погрешности
+/- 0,5 %

Погрешность при измерении радиуса дуги окружности в диапазоне:

от 0,1 мм до 22 мм составляет (1-0,015)%

от 22 мм до 1000 мм составляет (0,02-0,1)%

Погрешность при измерении отклонения формы дуги окружности, не более 0,25 мкм

не более 0,1 %

не более 0,4 %

Стандартная неопределенность, по типу А

-

Стандартная неопределенность, по типу В

-

Суммарная стандартная неопределенность

-

Расширенная неопределенность (коэффициент охвата k=2)

Q[1, 20Ra] нм, Ra, мкм

Q[6, 30Rz] нм, Rz, мкм

Дополнительно

Россия (ВНИИМС); Беларусь (БелГИМ)

Сертификат ВНИИМС № 05-203 от 20.09.2007

COOMET.L-S28 (КООМЕТ 776/RU-a/19)

COO-L-BelGIM 1514,  COO-L-BelGIM 1514

НЭ НМИ ВНИИИМС (Россия), НЭ НМИ NPL (Великобритания)

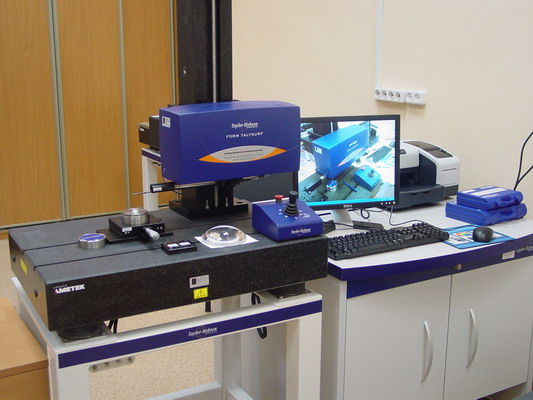

Фотографии

Состав эталона

1 Система измерительная Form Talysurf il20 фирмы «Taylor Hobson» (Англия) № 112/3273- 02- 0676.

2 Калибровочные полусферы:

- радиусом 12,5 мм № Gl 183 112/2062;

- радиусом 80 мм № ТН 920 112/2028.

3 Комплект эталонных мер с периодическим профилем, одноштриховых мер высоты неровностей и тестовых решеток

-№ 7467 112/557;

-№7468 112/557.

4 Программное обеспечение, служащее для управления процессами измерений и обработки результатов измерений:

- программа Ультра (Ultra Software) К510/3030-02 - версия 5.14.8.29;

- программа контролера S21 К510/3024-01 - версия 1.3.4.1;

- программа Ultra Contour 2006090199.

5 Столик для перемещения вдоль оси Y № 112/3163-01.

6 Платформа с регулировкой наклона № 112/3159-01.

7 Комплект эксплуатационной документации.

8 Блок бесперебойного питания № AS0705122113.

9 Система измерительная Talysurf-5 №315

10 Портативный профилометр Mitutoyo SJ-201 № 730372

11 Персональные ЭВМ, предназначенные для обработки результатов измерений и сличений

- персональный компьютер № 706103 в комплекте:

• 15 дюймовый ЖК монитор № 6510507;

• принтер НР№СNВW74Т465.

- переносной компьютер НР510 № СND7062НQС.

12 Составные части эталона размещаются на столах с пневматическими опорами

-стол 1 № 112/3870-01;

-стол 2 № 112/3310-01.

13 Система мониторинга условий окружающей среды № 3336.

14 Устройство для стабилизации условий внешней среды.

×
