Основное

НЭ РБ 33-18 Национальный эталон единицы электрического сопротивления (активного)

BY

Лучинович Ирина Владимировна, 8(017) 365 15 10

02.03.2018

Постановление Госстандарта № 12 от 02.03.2018 г.

ЕМ.4.1.1

Работоспособен

1998

Институт-хранитель
Краткое наименованиеБелГИМ
СтранаРеспублика Беларусь
Отдел института-хранителяПроизводственно-исследовательский отдел измерения электрических величин
Юридический адресСтаровиленский тракт 93, г. Минск, 220053
Телефон+375 17 374 55 01
Область применения

Эталон предназначен для применения в области метрологического контроля (поверка, калибровка, метрологическая аттестация средств измерений) и высокоточных измерений активного сопротивления (сопротивления переменному току).

Описание

Эталон воспроизводит и передаёт единицу электрического сопротивления (активного) с наивысшей в Республике Беларусь точностью. Диапазон воспроизводимых значений электрического сопротивления (активного): от 1мОм до 10 МОм; частотный диапазон: от 1 до 100 кГц; суммарное СКО результатов измерений на компараторе при частоте 1 кГц: (1 - 50) ∙10-7; относительная нестабильность эталонных мер за год: (1-6,5) ∙10-6.

Метрологические характеристики

Диапазон воспроизводимых номинальных значений электрического сопротивления (активного) при частоте 1 кГц: от 1·10-3 до 1·107 Ом;

СКО результатов сличений единицы электрического сопротивления составляет от  5·10-7 до 50×10-6;

Относительная нестабильность эталонных мер активного сопротивления за один год составляет от 1·10-4 % до 6,5·10-4 %;

Диапазон значений постоянной времени от 1 до 350 нс;

Частный диапазон применения эталонных мер электрического сопротивления (активного) от 1 до 100 кГц;

Неопределенность результатов измерений при частоте 1 кГц: (5-100)·10-5 %;

Диапазон значений измеряемых величин: от 1·10-5 до 1·1011 Ом, в частотном диапазоне: от 0,5 Гц до 100 кГц;

Пределы допускаемой погрешности измерения на основных диапазонах на частоте 1 кГц:
±0,01/0,001 %

-

-

-

Дополнительно

-

Россия, ФГУП «ВНИИМ им. Менделеева»

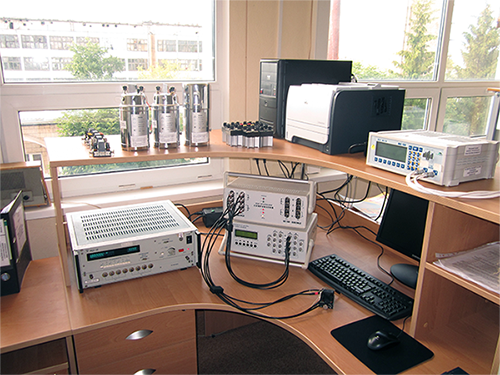

Фотографии

Состав эталона

Исходный эталон единицы электрического сопротивления (активного) состоит из:

1 Комплекса эталонного оборудования для хранения и передачи значения электрического сопротивления (активного) в диапазоне от 10-3 до 10 МОм при частоте 1 кГц:

- компаратора RLC STANDART № б/н (инвентарный номер 6629), (Украина, ГУ «Укрметртестстандарт»), (1 шт.) в комплекте: измерительный блок ИПИ.010.000.000 (1 шт.); блок сетевого питания (1 шт.); кабель интерфейсный (1 шт.); кабель измерительный (3 шт.); блок термостатированных эталонных мер емкости и электрического сопротивления (активного) в диапазоне от 1 Ом до 1 МОм, (1 шт.); источник питания блока мер № 3A-161DA12 (1 шт.);

- моста - компаратора МЦС-2Б № 01 (РФ, ФГУП «ВНИИМ»), (1 шт.);

- эталонного набора однозначных мер электрического сопротивления в составе:

Р3031 № 007, 10-1 Ом (1 шт.);

Р3030 № 004-1, 1 Ом (1 шт.);

Р3030 № 002,10 Ом (1 шт.);

Р3030 № 006, 102 Ом (1 шт.);

Р3030 № 001, 103 Ом (1 шт.);

Р3030 № 004, 104 Ом (1шт.);

Р4015 № 096, 105 Ом (1 шт.);

Р4016 № 257, 106 Ом (1 шт.);

Р4017 № 279, 107 Ом (1 шт.),

(РФ, ОАО «Краснодарский ЗИП»);

- эталонного набора однозначных мер электрического сопротивления в составе:

МС3080 № 0150, 10-3 Ом (1 шт.);

МС3080 № 0143, 10-2 Ом (1 шт.);

МС3080 № 0140, 10-1 Ом (1 шт.);

МС3050М № 109, 110, 111, 1 Ом (3 шт.);

МС3050М № 153, 103 Ом (1 шт.);

МС3050М № 074, 104 Ом (1 шт.),

(РФ, ОАО «Краснодарский ЗИП»).

2 Комплекса эталонного оборудования для передачи значения электрического сопротивления (активного) в диапазоне от 1·10-5 до 1·1011 Ом, в частотном

диапазоне от 0,5 Гц до 100 кГц:

- RLC-метр (измеритель) прецизионный МНС 1100 № 9, (1 шт.) в комплекте: измерительный блок АРМА.411211.001 (1 шт.); блок сетевого питания АРМА.436112.009 (1 шт.); кабели измерительные АРМА.685614.008 (3 шт.), (Украина, ООО «КПФ «Промикс»).

Вспомогательное оборудование:

1 Система кондиционирования серии FBQ71B8V3B (Бельгия), (1 шт.), в комплекте: блок внутренний FBQ71B Daildn (1 шт.); блок наружный RZQ71CV1 Daikin (1 шт.); пульт для управления проводной BRC1D52 Daikin (1 шт.); воздухораспределитель Colibri CRa 250-600 (4 шт.); камера статистическая ALSc 200-250 (4 шт.);

2 ПЭВМ МАП - 51 № 205600 (1 шт.) в комплекте: принтер HP LaserJet P2055d № VNS3V7950 (1 шт.);

3 Термогигрометр «ИВА - 6Б2» (1 шт.);

4 Техническая документация (паспорт, техническое описание, руководство по эксплуатации).

×
