НЭ РБ 17-10 Национальный эталон единицы спектральной чувствительности приемников излучения

BY

Корсеко Иван Валерьевич, 8(017) 365-50-49, optic@belgim.by

01.12.2016

Постановление Госстандарта №34 от 29.06.2010 г.

PR 2.1.1. уровень 2

Проводится модернизация эталона: замена эталонных фотоприемников, проверка стабильности их работы. Планируемый период работоспособности – 1 квартал 2023 г.

2007-2009

Институт-хранитель
Краткое наименованиеБелГИМ
СтранаРеспублика Беларусь
Отдел института-хранителяПроизводственно-исследовательский отдел измерений механических величин
Юридический адресСтаровиленский тракт 93, г. Минск, 220053
Телефон+375 17 364 55 01
Область применения

Хранение и передача единицы спектральной чувствительности приемников излучения подчиненным эталонам и рабочим средствам измерений. Исследования спектральных характеристик и зональной чувствительности приемников излучения для предприятий приборостроительной и машиностроительной промышленности, научно-исследовательских институтов и учебных заведений. Калибровка фотометрических головок, входящих в состав фотометров, радиометров, люксметров и колориметров.

Описание

Функционально эталон состоит из нескольких блоков, взаимосвязанных друг с другом: блока осветителя, блока монохроматора, блока приемников оптического излучения. В основу измерения спектральной чувствительности положен метод замещения. Вначале проводятся измерения сигналов с эталонных приемников излучения, затем – с испытуемого. После окончания всех измерений производится оценка поступивших сигналов со всех приемников излучения и, по известной формуле, производится расчет спектральной чувствительности как в абсолютной, так и в относительной форме.

Метрологические характеристики

Спектральный диапазон от 350 до 2500 нм

Случайная погрешность 0,118 % (для спектрального диапазона от 350 до 400 нм);

Случайная погрешность 0,034 % (для спектрального диапазона от 400 до 750 нм);

Случайная погрешность 0,047 % (для спектрального диапазона от 750 до 1100 нм)

НСП 0,180 % (для спектрального диапазона от 350 до 400 нм);

НСП 0,009 % (для спектрального диапазона от 400 до 750 нм);

НСП 0,011 % (для спектрального диапазона от 750 до 1100 нм)

Расширенная неопределенность измерения спектральной чувствительности в спектральных областях:

от 350 до 400 нм 1,8%,

от 400 до 750 нм 0,6 %,

от 750 до 1100 нм 1,8 %

Дополнительно

Фотографии

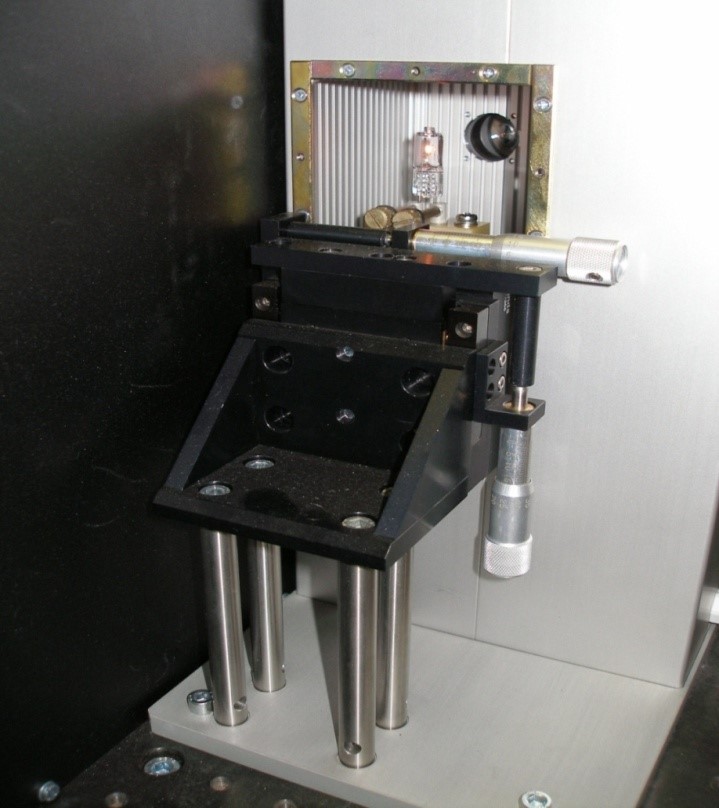

Осветитель

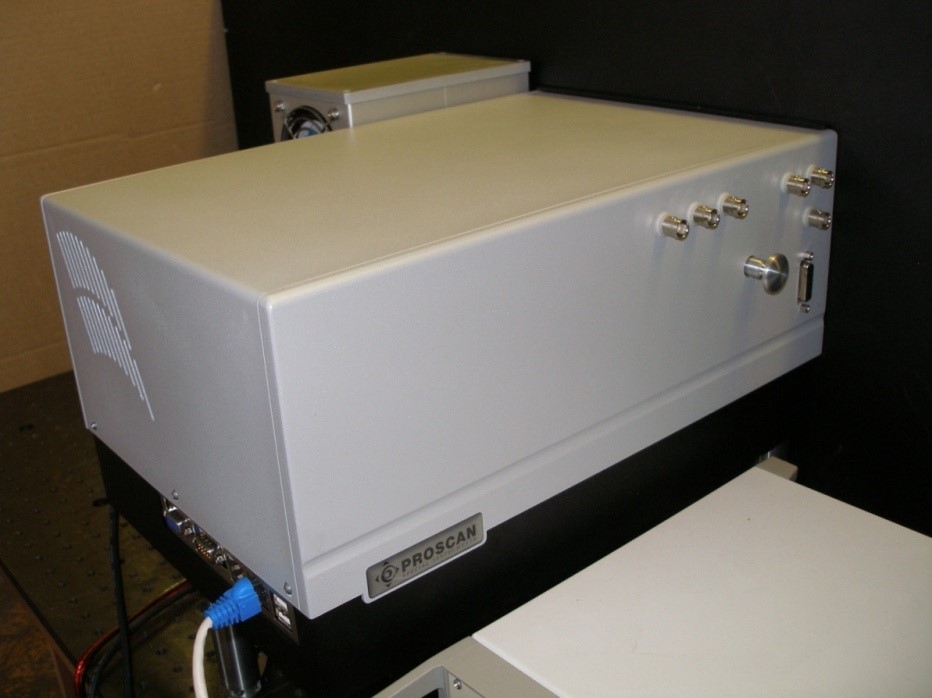

Монохроматор

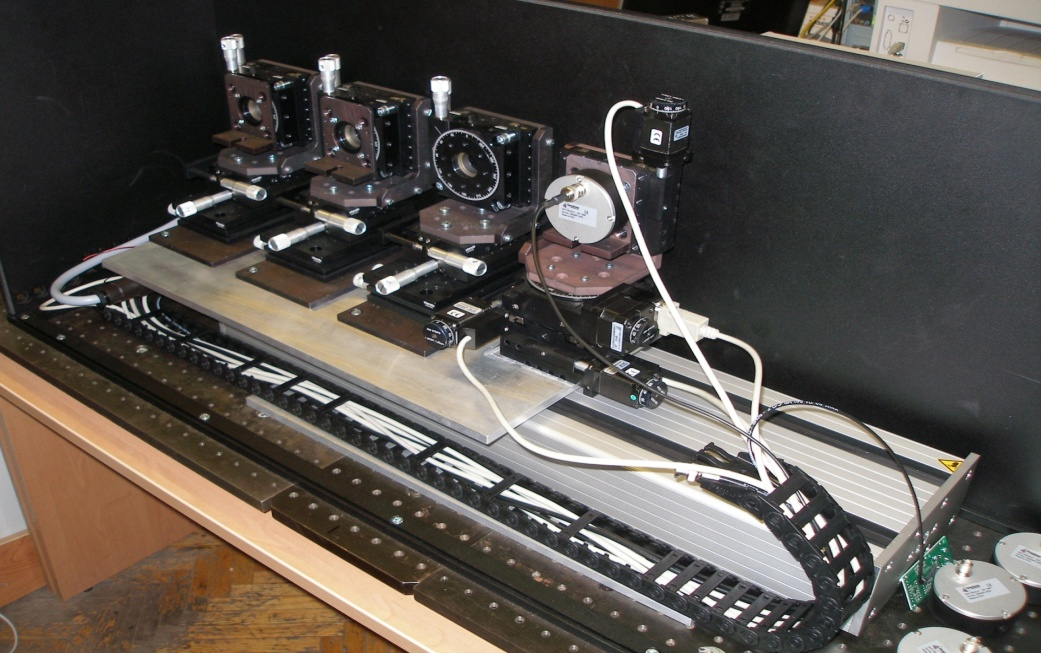

Блок приемников излучения

Состав эталона

- Блок питания источников излучения с линейчатым спектром

- Источники излучения с линейчатым спектром

- Блок осветителя ИСШТ 5.142.002

- Источник питания Bentham 605 Power Supply

- Монохроматор ИСШТ 6.063.006

- Модуль приемников излучения ИСШТ 6.124.001

- Видео LCD - монитор

- Блок питания LCD - монитора

- Узел контроллера управления ИСШТ 5.284.003

- Контроллер шагового двигателя 8SMC1-USBhF-B2-4

- Цифровой мультиметр Agilent 3458А

12 Эталонные приемники оптического излучения (ЭПОИ) типа SST-TRAP-D

- Эталонные приемники оптического излучения (ЭПОИ) типа SST-TRAP-C

- Транспортируемые эталоны:

SST-TRAP-D

SST-TRAP-C

- Рабочие приемники оптического излучения:

Фотодиоды Hamamatsu S6337-01;

Hamamatsu 1337-1010BQ;

Hamamatsu 68605-27 7G

- Стол оптический 1НТ08-20-20

- Стол оптический 1НТ08-18-20

- Программное обеспечение

- Персональный компьютер в комплекте: системный блок, принтер, LCD - монитор, блок питания LCD - монитора, клавиатура, мышь, источник бесперебойного питания

- Предусилитель /преобразователь ЭПОИ типа SST-PREAMP

- Комплект оптических узлов

- Комплект механических узлов

- Узел СЧПИ ИК-диапазона

- Комплект эксплуатационной документации

×
