Общая информация

НЭ РБ 16-08 Национальный эталон единицы молярной доли компонентов природного газа в газовых смесях

BY

Мирончик Алексей Михайлович, 8(017) 360 26 37, spgs@tut.by

БелГИМ

-

01.12.2016

Постановление Госстандарта №26 от 16.05.2008 г.

QM.4 Газы

Работоспособен

2007

Организация-хранитель (наименование организации)
краткое наименование организации-хранителяБелГИМ
юридический адресСтаровиленский тракт 93, г. Минск, 220053
телефон+375 17 374 55 01
Назначение эталона единицы величины

Химическая и нефтеперерабатывающая промышленность, энергетика, транспорт, коммунальное хозяйство

Описание

Размер единицы измерения – молярной (массовой) доли определяемого компонента – воспроизводится и передается с помощью эталонов сравнения: чистых углеводородных компонентов и чистых газов, аттестованных в соответствии с международным стандартом ISO 6143, эталонных газовых смесей и эталонных смесей сжиженных углеводородов, приготовленных и аттестованных расчетно-экспериментальным гравиметрическим методом в соответствии с международными стандартами ISO 6142-1 и ISO 6143.

Характеристики точности

Определяемый компонент /Диапазон воспроизведения размера единицы молярной доли, % / Диапазон относительной расширенной неопределенности при воспроизведении единицы, % (k=3)

Метан / 77,0-99,0 / (0,1 - 0,03)

Этан / 0,10 - 13,0 / (1,0 - 0,03)

Пропан / 0,002 - 4,0 / (0,5 - 0,06)

Изобутан / 0,0001 - 0,40 / (10,0 - 0,7)

Нормальный бутан / 0,0001 - 1,0 / (10,0 - 0,3)

Изопентан / 0,0001 - 0,130 / (10,0 - 0,3)

Нормальный пентан / 0,0001 - 0,15 / (10,0 - 0,3)

Неопентан / 0,0001 - 0,05 / (10,0 - 0,3)

Нормальный гексан / 0,0001 - 0,065 / (10,0 - 3,0)

Диоксид углерода / 0,020 - 1,65 / (0,5 - 0,2)

Азот / 0,73 - 3,0 / (0,3 - 0,1)

Кислород / 0,004 - 0,15 / (10,0 - 3,0)

Водород / 0,005 - 0,5 / (10,0 - 2,0)

Гелий / 0,005 - 0,5 / (10,0 - 2,0)

Нестабильность эталона за 12 месяцев составляет ±0,001%

-

-

Относительная расширенная неопределенность, % (коэффициент охвата k=3, Р = 0,99) в диапазоне номинальных значений

Метан                                                     от 0,1 до 0,03

Этан                                                        от 1,0 до 0,03

Пропан                                                   от 0,5 до 0,06

Изобутан                                                от10,0 до 0,7

Нормальный бутан                               от10,0 до 0,3

Изопентан                                              от10,0 до 0,3

Нормальный пентан                             от 10,0 до 0,3

Неопентан                                             от10,0 до 0,3

Нормальный гексан                              от10,0 до 3,0

Диоксид углерода                                 от 0,5 до 0,2

Азот                                                        от 0,3 до 0,1

Кислород                                                от 10,0 до 3,0

Водород                                                  от 10,0 до 2,0

Гелий                                                      от 10,0 до 2,0

Сличения

COOMET.QM-K23.b "Эталоны сравнения – синтетический природный газ"

№488/RU-a/10 КООМЕТ "Сличения эталонных методов измерений объёмной теплоты сгорания природного газа"

Национальный эталон единицы массы НЭ РБ 15-05

Государственный первичный эталон единиц молярной доли и массовой концентрации компонентов в газовых средах (ГЭТ 154-2016)

 СМС в базе данных KCDB

Фотографии эталона и его основных частей

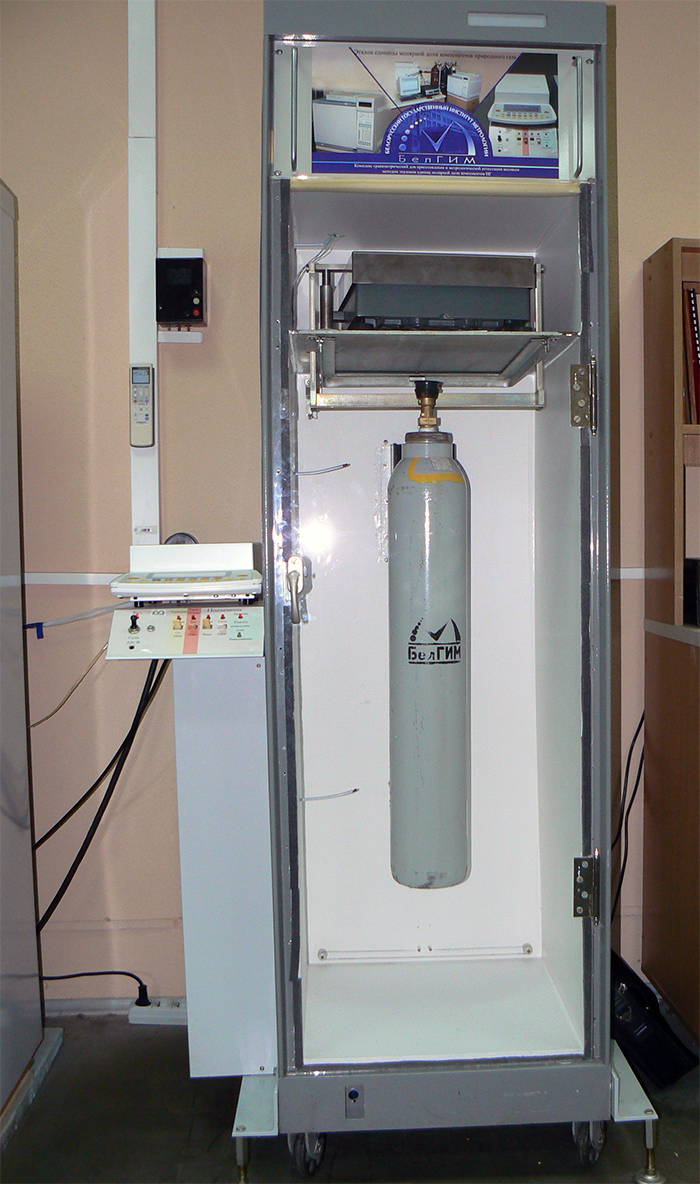

Рис.1 Гравиметрический комплекс для приготовления эталонных газовых смесей состава природных газов (ЭГС ПГ) на базе масс - компаратора ССЕ 40 К3 (Сарториус), Германия

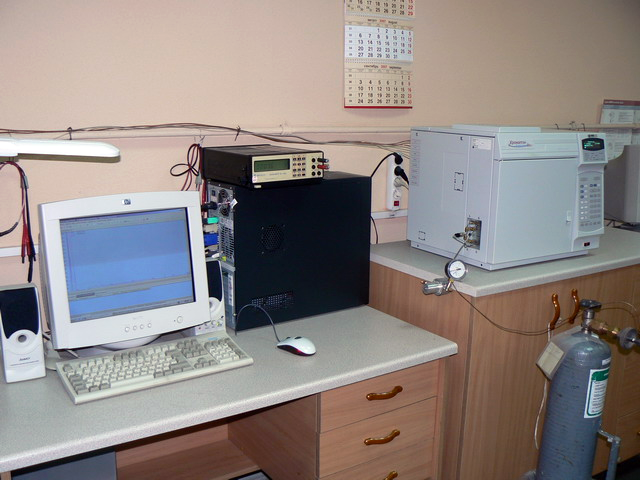

Рис.2. Хроматографический комплекс на базе газового хроматографа «Кристалл 5000», РФ

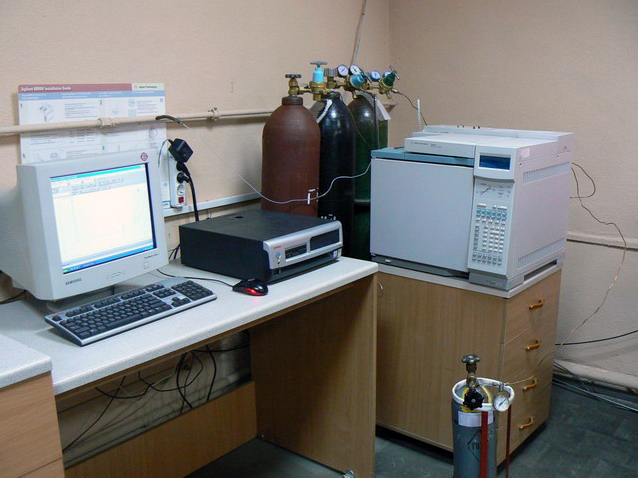

Рис.3 Хроматографический комплекс на базе газового хроматографа НР6890N, США

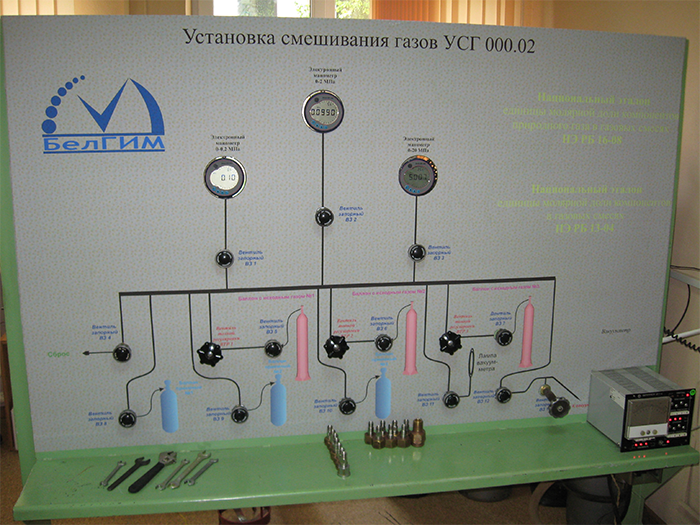

Рис.4 Газосмесительная установка УСГ №2

Состав эталона единицы величины

1 Комплекс аналитического оборудования:

- эталонный гравиметрический комплекс на базе масс - компаратора ССЕ 40К3 (диапазон
0 - 41000 г, разрешение 2мг, СКО ± 4,4 мг, абсолютная погрешность ± 8 мг) фирмы «Sartorius» (Германия) для воспроизведения единицы молярной доли компонентов (до14 компонентов) весовым методом (СТБ ИСО 6142 - 2003);

- эталонный газоаналитический комплекс на базе хроматографов HP 6890 (Agilent Technology, США) и «Кристалл - 5000» («Хроматэк», Россия) для аттестации исходных чистых газов и эталонных газовых смесей, проведения их сличений с эталонами сравнения других стран, исследования стабильности стандартных образцов состава газов и передачи единицы молярной доли компонентов в газовых средах рабочим эталонам - государственным стандартным образцам 1,2 разряда (ГСО) и рабочим СИ.

2 Комплекс технологического оборудования:

- установка термовакуумной подготовки баллонов БУПБ-00.00.000 перед дозированием в них компонентов газовых смесей;

- установки смешивания газов УСГ00.000 №2 с образцовыми манометрами класса точности 0,15 для дозирования под давлением газовых компонентов в баллоны;

3 Комплект аттестованных чистых газов и смесей:

- аттестованные чистые газы H2, 02, N2, Не, С02, СН4, С2Н6, С3Н8, и-С4Н10, н-С4Н10, нео-С5Н12,
и-С5Н12, н-C5H12, н-C6H14;

- эталонные газовые смеси на их основе в баллонах малой и средней емкости под давлением 3 - 15 МПа.

×
