НЭ РБ 13-04 Национальный эталон единицы молярной доли компонентов в газовых смесях

BY

Мохнач Марина Владимировна, 8(017) 360 26 37, spgs@tut.by

БелГИМ

01.12.2016

Постановление Госстандарта №66 от 16.12.2004 г.

QM.4 Газы

Работоспособен

1999-2004

Организация-хранитель (наименование организации)
краткое наименование организации-хранителяБелГИМ
юридический адресСтаровиленский тракт 93, г. Минск, 220053
телефон+375 17 374 55 01
Назначение эталона единицы величины

Химическая и нефтеперерабатывающая промышленность, энергетика, транспорт, коммунальное хозяйство

Описание

Размер единицы величины – молярной доли определяемого компонента – воспроизводится и передается ЭГС, приготовленной и сертифицированной расчетно-экспериментальным гравиметрическим методом в соответствии с СТБ ISO 6142-1- 2018 и СТБ ИСО 6143-2003.

Характеристики точности

Диапазон значений и неопределенность воспроизведения молярной доли компонентов в азоте:

Определяемый компонент / Диапазон воспроизведения значений молярной доли определяемого компонента, % / Расширенная неопределенность воспроизведения молярной доли (k=2, Р=0,95), %:

H2 / 1,00-99,90 / 0,004-0,01

CO / 0,01-10,00 / 0,0001-0,005

CH4 / 0,10-99,90 / 0,0005-0,01

O2 / 0,10-99,90 / 0,0003-0,01

СО2 / 13,0-14,0 / 0,004

С3Н8 / 0,19-0,20 / 0,002

Н2S / 0,0010-0,0100 / 0,0001-0,0010

СН3SН / 0,0010-0,0100 / 0,0001-0,0010

С2Н5SН / 0,0010-0,0100 / 0,0001-0,0010



Диапазон значений неопределенности молярной доли основного вещества в чистых исходных газах:

Компонент / Диапазон значений молярной доли основного вещества, % / Расширенная неопределенность сертифицированного значения молярной доли основного вещества (k=2, Р=0,95), %

H2 / 99,999-99,995 / 0,003-0,0006

CO / 99,95-99,99 / 0,03-0,006

CH4 / 99,95-99,99 / 0,03-0,006

O2 / 99,95-99,99 / 0,03-0,006

N2 / 99,999-99,9995 / 0,0006-0,0003

С3Н8 / 99,15-99,95 / 0,03-0,004

СО2 / 99,30-99,95 / 0,04-0,003

Н2S / 99,5-99,9 / 0,15-0,03

СН3SН / 99,5-99,9 / 0,15-0,03

С2Н5SН / 97-99,9 / 1,8-0,03

-

-

-

Сличения

2003-2004 гг.:

Россия (ВНИИМ), Беларусь (БелГИМ)

(КООМЕТ 289/RU/03)

2004-2005 гг.:

Россия (ВНИИМ), Беларусь (БелГИМ)

(КООМЕТ 312/RU/04)

2007-2009 гг.:

Россия (ВНИИМ), Беларусь (БелГИМ), Германия (БАМ), Украина (Укрметртестстандарт)

(COOMET QM-K1a)

Россия (ВНИИМ), Украина (Укрметртестстандарт), Беларусь (БелГИМ), Германия (БАМ), Казахстан (КазИнМетр)

COOMET.QM-S5 (COOMET 576/RU/12)

Российская Федерация, ФГНУП «ВНИИМ им. Д.И. Менделеева», Государственный первичный эталон единиц молярной доли и массовой концентрации компонентов в газовых средах (ГЭТ 154-2011).

 СМС в базе данных KCDB

Фотографии эталона и его основных частей

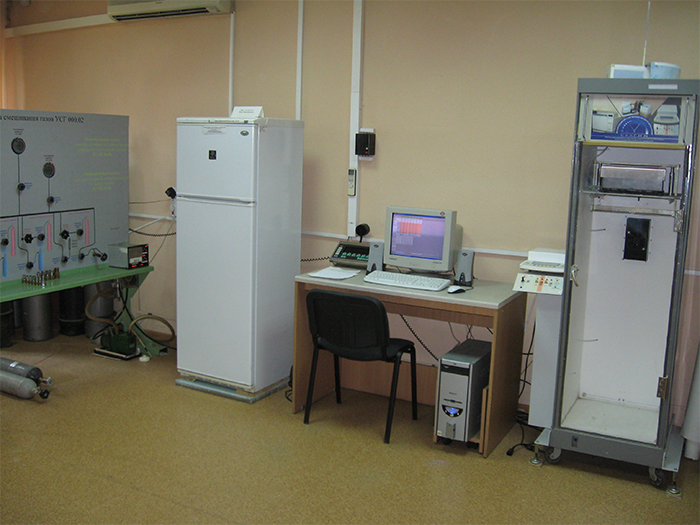

Рисунок 1 – Общий вид эталонного гравиметрического газосмесительного комплекса

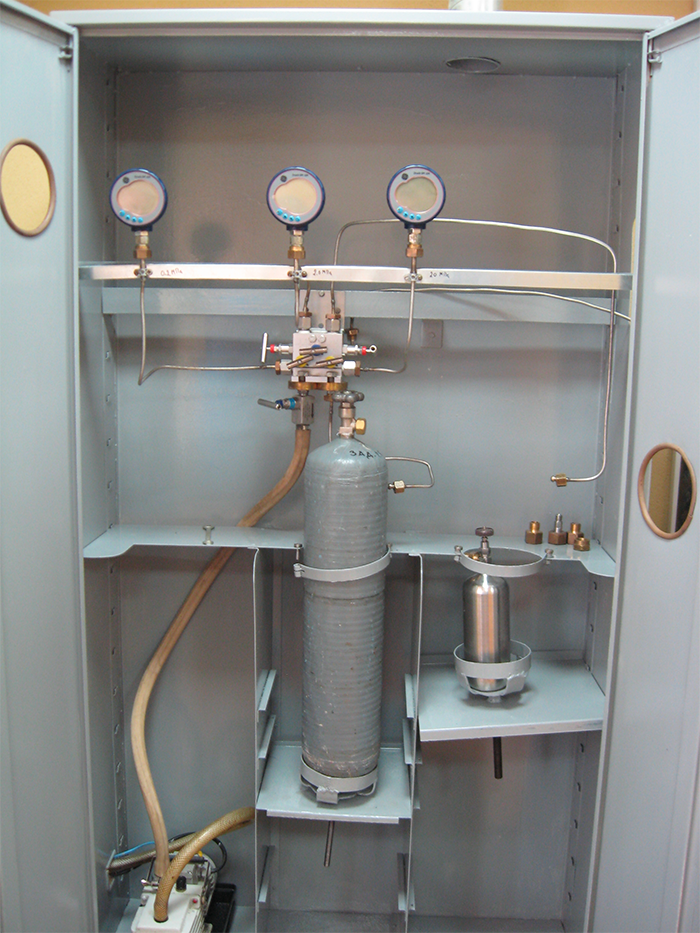

Рисунок 2 – Установка смешивания газов УСГ-3 МРТН.418313.001

Рисунок 3 – Газовый хроматограф HP6890 в составе газоаналитического комплекса НЭ РБ 13-04

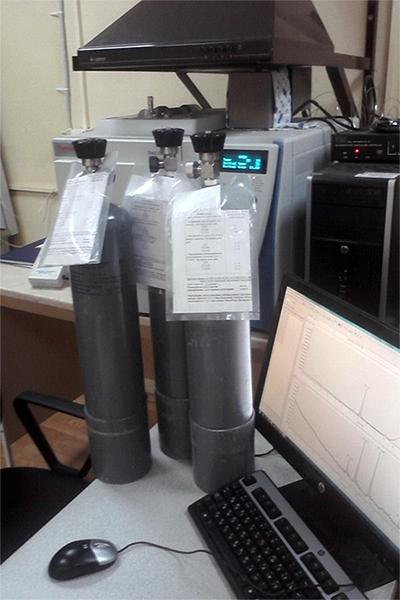

Рисунок 4 – Газовый хроматограф «Trace GC Ultra» с пламенно-фотометрическим детектором и рабочие эталоны – стандартные образцы состава серосодержащих соединений

Состав эталона единицы величины

1) Комплекс эталонного аналитического оборудования для сертификации исходных чистых газов и эталонных газовых смесей, проведения их сличений с эталонами сравнения других стран, исследования стабильности стандартных образцов состава газовых смесей и передачи единицы молярной доли компонентов SO2, NO, NO2, H2S, CO2 в азоте/воздухе рабочим эталонам – государственным стандартным образцам (ГСО) 0, 1, 2 разряда и рабочим СИ в составе:

газовых хроматографов HP 6890 («Agilent Technology», США), «Кристалл 2000М» («Хроматэк», РФ), Trace GC Ultra («Thermo», США);

ИК-Фурье спектрометра «Jasco FT/IR-4100» («Jasco» Япония);

газоанализаторов «ABB АО2020 URAS 26» («ABB», Германия), «ГАММА-100» (ФГУП «СПО «Аналитприбор», РФ), «VarioPlus Ind. SE», «Multilyzer NG» («MRU GmbH», Германия);

кулонометрического гигрометра «Байкал-5Ц» (Ангарское ОКБА, РФ).

2) Комплекс газосмесительного и гравиметрического оборудования для воспроизведения единицы молярной доли компонентов SO2, NO, NO2, H2S, CO2 в азоте/воздухе гравиметрическим методом в составе:

установки смешивания газов № 2 УСГ00.000 с цифровыми манометрами DPI 104 класса точности 0,05 (Druck, Великобритания) для дозирования газовых компонентов О2, N2, CO2 в баллоны методом статических давлений в диапазоне от 10-5 до 10 МПа;

установки смешивания газов № 3 МРТН.418313.001 с цифровыми манометрами DPI 104 класса точности 0,05 (Druck, Великобритания) для дозирования газовых компонентов О2, N2, SO2, NO, NO2, H2S в баллоны методом статических давлений в диапазоне от 10-5 до 10 МПа;

эталонного гравиметрического комплекса на базе масс-компаратора ССЕ40К3 (наибольший предел взвешивания 41 000 г, дискретность 2 мг, СКО ± 4,4 мг, абсолютная погрешность ± 8 мг) фирмы «Sartorius» (Германия);

эталонного гравиметрического комплекса на базе масс-компаратора КА10-3/Р (наибольший предел взвешивания 15 000 г, разрешение 1 мг, СКО ± 2,0 мг, абсолютная погрешность ± 4,6 мг) фирмы «Меттлер-Толедо» (Германия).

3) Система разбавления газов Environics S4040 для динамического масштабного преобразования единицы молярной доли компонентов SO2, NO, NO2, H2S, CO2 в азоте/воздухе (диапазон коэффициентов разбавления от 1,1 до 1000, диапазон расхода газа-разбавителя (азота или воздуха синтетического) от 100 до 1000 см3/мин, диапазон расхода разбавляемого газа (газовой смеси) от 1 до 1000 см3/мин, точность установления расхода ± 1 % от заданного значения) фирмы Environics Inc. (США).

4) Сертифицированные чистые газы (О2, N2, SO2, NO, NO2, H2S, CO2) и эталонные газовые смеси на их основе в баллонах под давлением (5-8) МПа;

5) Вспомогательные средства измерений для контроля условий хранения и применения эталона:

барометр-анероид метеорологический БАММ-1 (ОАО «Сафоновский завод «Гидрометприбор», РФ);

гигрометр-термометр цифровой ГТЦ-1 (ОАО «МНИПИ», Республика Беларусь);

термогигрометр testo-625 («Testo AG», Германия);

вольтметр универсальный В7-65/4 (ОАО «Минский приборостроительный завод» (БЕЛВАР), Республика Беларусь).

6) Комплекс технических средств:

установка термовакуумной подготовки баллонов БУПБ-00.00.000 перед дозированием в них компонентов газовых смесей;

установка термовакуумной подготовки баллонов ПБ 00.00.00 перед дозированием в них компонентов газовых смесей;

баллоны малой емкости: безосколочные металлокомпозитные с вставкой из нержавеющей стали, алюминиевые, алюминиевые с внутренним покрытием Aculife 4 + Aculife 3, оборудованные вентилями из нержавеющей стали; стальные с латунными вентилями.

7) Программное обеспечение:

Используемое программное обеспечение

Разработчик

GC ChemStation Rev. A.10.03

Agilent Technologies

Хроматэк Аналитик, версия 1.21, серийный номер 2694

Хроматэк

Xcalibur 2.0.7

Thermo - Dionex

Spectra Manager v. 2.07.02 [Build 4]

JASCO Corporation

Series 4000 Software Version 1.2.3

Environics Inc.

GasVes

БелГИМ

Dinamo

БелГИМ

×
