НЭ РБ 11-03 Национальный эталон единицы звукового давления в воздушной среде в диапазоне частот 20 Гц – 20 кГц
BY
Демиденко-Дроздовская Юлия Владимировна, тел. 8(017) 365 50 57
БелГИМ
Хранение единицы, переданной от Государственного первичного эталона единицы звукового давления в воздушной среде ГЭТ 19-2010 (Россия), осуществляется капсюлями эталонных микрофонов типа 4160 и 4180.
01.12.2016
Постановление Госстандарта № 41 от 14.10.2003 г.
AUV.1.1.1; AUV.1.2.1; AUV.1.2.3; AUV.1.3.1; AUV.2.1.1; AUV.2.2.1; AUV.3.1.1; AUV.3.1.2; AUV.3.1.3; AUV.5.1.1; AUV.5.1.2; AUV.6.1.1; AUV.6.1.2
Работоспособен
2001-2003
Организация-хранитель (наименование организации) |
краткое наименование организации-хранителя | БелГИМ |
---|---|
юридический адрес | Старовиленский тракт 93, г. Минск, 220053 |
телефон | +375 17 374 55 01 |
Национальный эталон единицы звукового давления в воздушной среде - паскаля (Па) в диапазоне частот от 20 Гц до 20 кГц предназначен для хранения единицы звукового давления, Па, и передачи ее размера средствам измерений в соответствии с ГОСТ 8.038 «Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц» с целью обеспечения единства измерений.
Размер единицы может быть передан как рабочим эталонам, так и рабочим средствам измерений:
- приемникам звука (конденсаторным измерительным микрофонам, удовлетворяющим стандартам IEC 61094-1 «Измерительные микрофоны. Характеристики лабораторных эталонных микрофонов» и IEC 61094-4 «Микрофоны измерительные. Характеристики рабочих эталонных микрофонов»);
- излучателям звука (калибраторам, пистонфонам), удовлетворяющим стандарту IEC 60942;
- приборам для измерения звукового давления и измерителям уровня звука (шумомерам и другим акустическим измерительным трактам с микрофонами, удовлетворяющими стандартам IEC 61094-1 «Измерительные микрофоны. Характеристики лабораторных эталонных микрофонов» и IEC 61094-4 «Микрофоны измерительные. Характеристики рабочих эталонных микрофонов».)
Эталон обеспечивает хранение и передачу размера единицы звукового давления в воздушной среде - паскаля (Па) в диапазоне частот 20 Гц - 20 кГц.
Доверительная относительная погрешность эталона при калибровке по давлению в камере малого объема типа КМО в диапазоне частот от 20 Гц до 1 кГц и в устройстве связи типа WA 0817 на частотах 250 Гц и 1 кГц по IEC 61094-5 составляет для микрофонов типов WS1 и WS2 не более 0,15 дБ и для микрофонов типов LS1 и LS2 не более 0,1 дБ при доверительной вероятности 0,99.
Доверительная относительная погрешность эталона при градуировке по давлению, используя коррекцию на электростатический возбудитель в диапазоне частот от 20 Гц до 20 кГц IEC 61094-6 не более 0,4 дБ при доверительной вероятности 0,99.
Нестабильность эталона за год в диапазоне частот от 250 Гц до 1 кГц не превышает 0,05 дБ
Случайная погрешность
IEC 61094-5: 0,006 дБ
IEC 61094-6: 0,06 дБ
Неисключенная систематическая погрешность
IEC 61094-5: 0,13 дБ
IEC 61094-6: 0,29 дБ
Метод сравнения по IEC 61094-5
Стандартная неопределенность, по типу А
0,01 дБ (WS)
Стандартная неопределенность, по типу В
0,028 дБ (WS1)
0,035 дБ (WS2)
Суммарная стандартная неопределенность
0,03 дБ (WS1)
0,04 дБ (WS2)
Заявляемая расширенная неопределенность (коэффициент охвата k=2)
0,08 дБ (WS1)
0,10 дБ (WS2)
2005 г.:
Россия (ВНИИФТРИ), Беларусь (БелГИМ)
(Программа КООМЕТ тема № 337/BY/05);
2006 г.:
Россия (ВНИИФТРИ), Беларусь (БелГИМ)
(Программа КООМЕТ тема № 369/BY/06);
2008 - 2010 г.:
Россия (ВНИИФТРИ), Беларусь (БелГИМ), Словакия (CMU),
Украина (ДП НДI «Система»)
(Программа КООМЕТ тема № 434/BY/08
BIPM KCDB
COOMET.AUV.A-S1)
2013 – 2015 г.:
Россия (ВНИИФТРИ), Беларусь (БелГИМ),
Украина (ДП НДI «Система»)
(Программа КООМЕТ тема № 626/BY/13
BIPM KCDB
COOMET.AUV.A-S2)
Россия, ВНИИФТРИ, Государственный первичный эталон единицы звукового давления в воздушной среде ГЭТ 19-2010 .

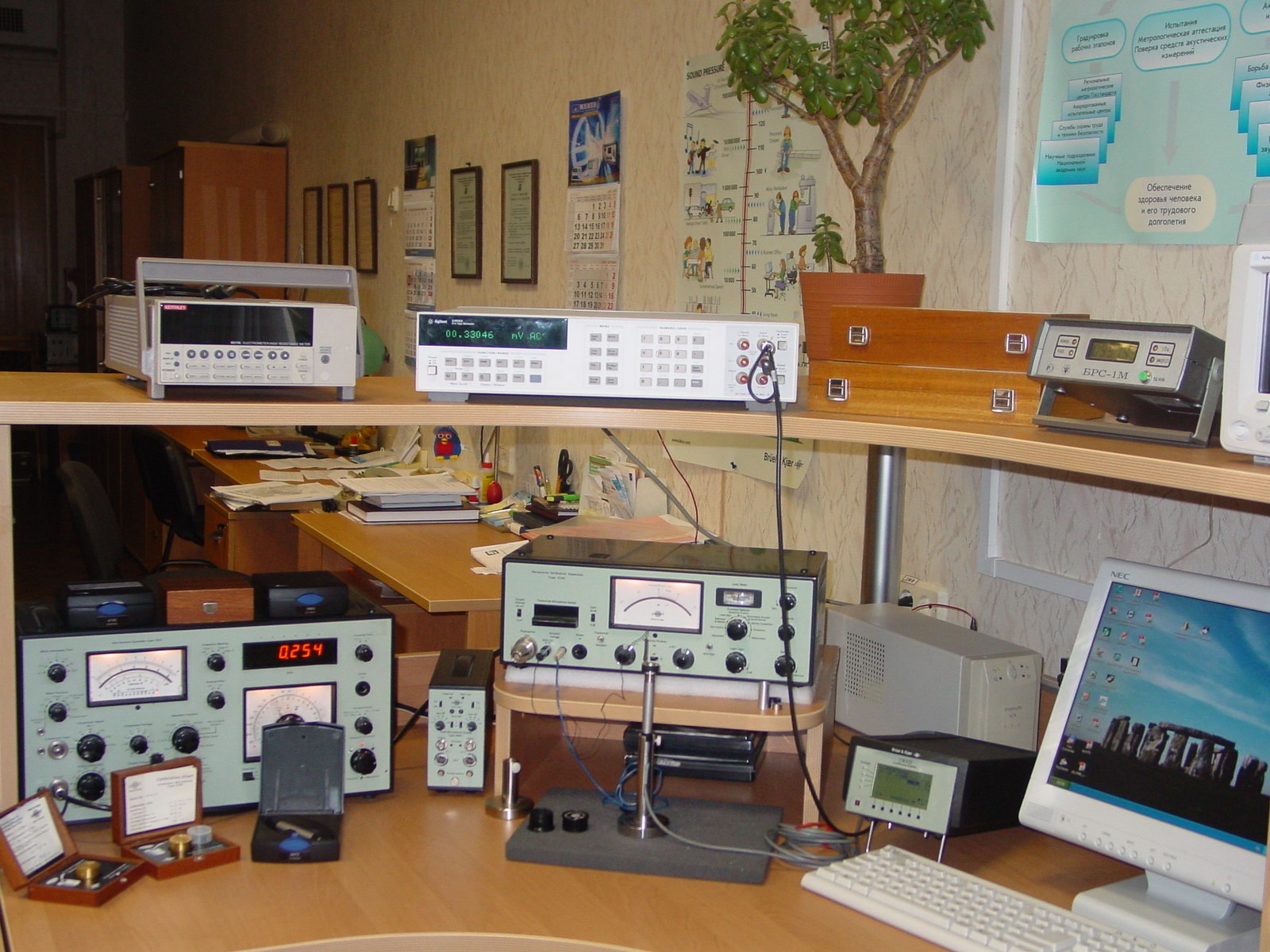

Общий вид национального эталона НЭ РБ 11-03
Комплект преобразователей звукового давления:
- комплект капсюлей лабораторных эталонных микрофонов типа 4160 и 4180;
- комплект капсюлей рабочих эталонных микрофонов типа 4192 и 4145.
Комплект измерительной аппаратуры:
- система калибровки микрофонов типа 9721 на базе анализатора шума и вибрации типа PULSE 3560-С
- предусилители микрофонные типа 2673 и 2669;
- микрофонный калибровочный прибор типа 4143;
- двухканальный микрофонный блок питания типа 5935 L;
- двухканальный микрофонный кондиционирующий усилитель типа
2690А-OSI;
- пистонфон типа 4228;
- многофункциональный акустический калибратор типа 4226;
- генератор сигналов типа DS360;
- цифровой мультиметр HP 3458A;
- цифровой мультиметр 34411А;
- электрометр Keithley 6517A;
- барометр БРС-1М-2;
- термогигрометр;
Комплект вспомогательного оборудования:
- комплект акустических камер связи типа КМО;
- источник бесперебойного питания Smart-UPS;
- устройство регистрации (персональный компьютер);
- комплект соединительных кабелей.
