НЭ РБ 8-02 Национальный эталон единицы силы света и освещенности

BY

Корсеко Иван Валерьевич, 8(017)365-50-61, optic@belgim.by

Институт физики им. Б. И. Степанова НАН Беларуси, ГПОКБ «Аксикон» и ОАО «Пеленг»

01.12.2016

Постановление Госстандарта №2 от 10.01.2002 г.

PR 1

Работоспособен

2002

Организация-хранитель (наименование организации)
краткое наименование организации-хранителяБелГИМ
юридический адресСтаровиленский тракт 93, г. Минск, 220053
телефон+375 17 374 55 01
Назначение эталона единицы величины

Хранение и передача единиц силы света, освещенности, яркости, координат цветности, коррелированной цветовой температуры подчиненным эталонам и рабочим средствам измерений, калибровка прецизионных фотометров, яркомеров, телевизионных колориметров. Проведение исследований метрологических характеристик разрабатываемой аппаратуры в области приборостроения, машиностроения, сельском хозяйстве, медицине, световом дизайне.

Описание

Функционально эталон состоит из трех основных блоков: фотометрического, колориметрического и блока юстировки источников и приемников оптического излучения. В основу работы фотометрического блока положен детекторный метод. Хранение единиц силы света и освещенности возложено на групповой фотометр, представляющий собой группу из трех прецизионных фотометров PhSS с усилителями, встроенными блоками питания и системы термостабилизации. Передача единиц силы света и освещенности подчиненным эталонам и рабочим средствам измерений производится с помощью двух фотометрических головок P30SoT. В состав фотометрического блока также входит фотометр малых уровней освещенности, воспроизводящий единицу освещенности в диапазоне от 1× 10-3 до 1,0 лк. Хранение единиц цветности и яркости осуществляется с помощью колориметрического блока, состоящего из фотометрического шара, группы светодиодных источников излучения, спектрорадиометра CS-1000A. Блок юстировки источников и приемников оптического излучения состоит из группы юстировочных лазеров и видеокамер.

Характеристики точности

1 Фотометрический блок

Диапазон воспроизведения единицы силы света: от 35 до 500 кд;

Диапазон воспроизведения единицы освещенности: от 0,001 до 20000 лк;

Диапазон воспроизведения коррелированной цветовой температуры: от 2000 до 12000 К;

Суммарное СКО передачи единицы силы света и освещенности: 0,26·10-7 безразм. ед, не более;

Суммарное СКО передачи единицы цветовой температуры 6,6 К, не более;

Нестабильность за год: 0,3 • 10-2 безразм. ед, не более.

2 Колориметрический блок

Диапазон воспроизведения единицы координата цветности:

от 0,0039 до 0,7347 (координата цветности х);

от 0,0048 до 0,8338 (координата цветности у).

Диапазон воспроизведения единицы яркости: от 10 до 80000 кд/м2;

Границы неисключенной систематической погрешности (НСП) передачи единицы координат цветности ± 0,002;

Границы НСП передачи единицы коррелированной цветовой температуры: ± 15 К;

Границы НСП передачи единицы яркости: ±6 %;

Среднее квадратическое отклонение (СКО) результата наблюдений координат цветности:

0,00012 (координата цветности х);

0,00006 (координата цветности у);

СКО результата наблюдения коррелированной цветовой температуры: 0,07 К;

СКО результата наблюдения яркости: 0,0003 безразм. ед.

3 Фотометрический блок освещенности малых уровней

Диапазон воспроизведения освещенности:

от 1·10-3 до 1,0 лк;

Границы НСП передачи единицы освещенности:

 ± 1,6 %;

СКО результата наблюдения освещенности: 0,001 безразм. ед.-

-

-

Расширенная неопределенность измерения:

- силы света 0,8%,

- освещенности 1,0%

Сличения

EUROMET.PR-K3.a

COOMET.PR-K3.a

КООМЕТ 368/BY/06

Национальный институт метрологии Германии (PTB)



Фотографии эталона и его основных частей

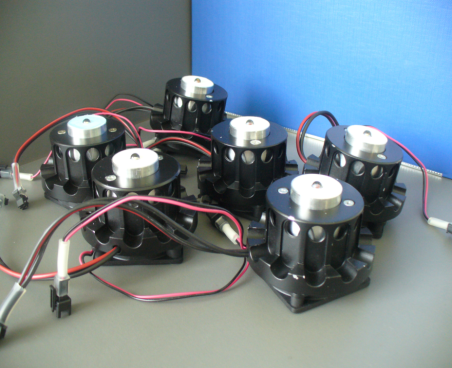

Фотометрический блок:

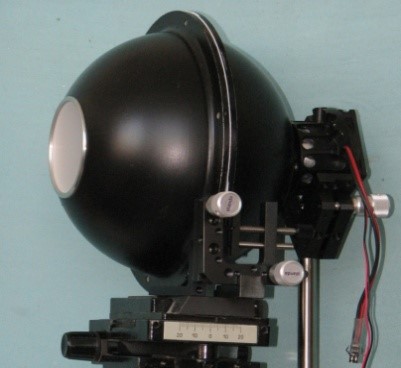

Колориметрический блок:

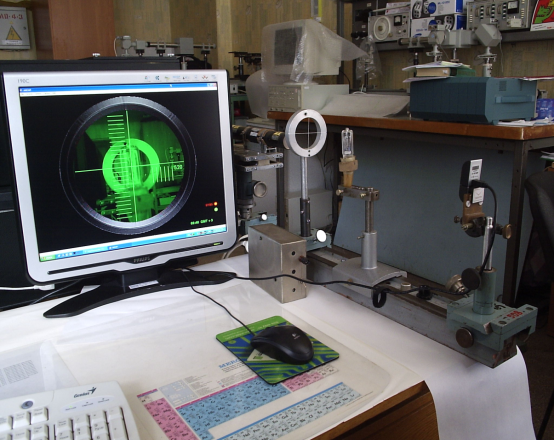

Блок юстировки источников и приемников оптического излучения:

Состав эталона единицы величины

В состав Национального эталона единиц силы света и освещенности (в дальнейшем эталона) входят следующие средства измерений:
1. Основной фотометрических блок:
– пять светоизмерительных ламп силы света СИС 107 35 с номинальными значениями силы света (35 ± 4) кд при цветовой температуре (2360 ± 15) К;
– пять светоизмерительных ламп силы света СИС 40-100 с номинальными значениями силы света (100 ± 10) кд при цветовой температуре (2860 ± 15) К;
– пять светоизмерительных ламп силы света с номинальными значениями силы света (500±50) кд при цветовой температуре (2800 ± 15) К;

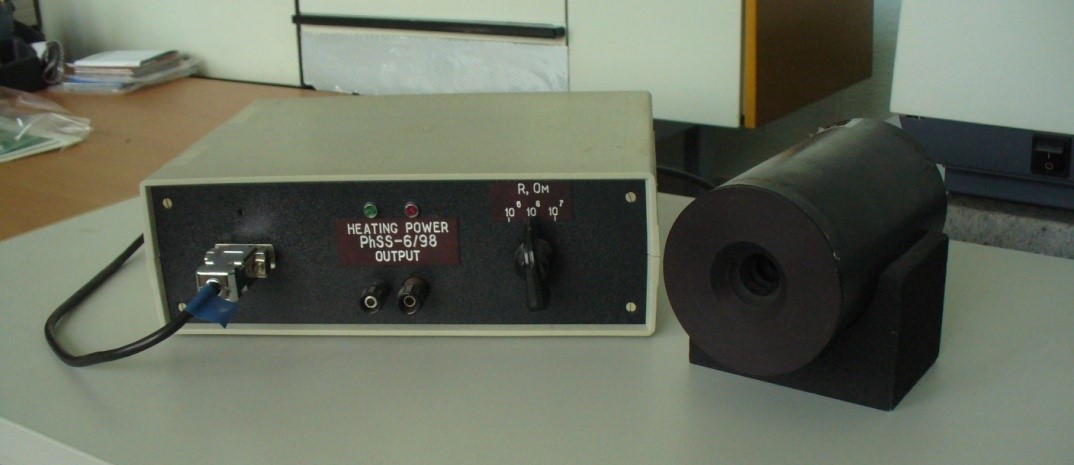

– три прецизионных фотометра РhSS для измерения освещенности в диапазоне от 10 до 1500 лк;

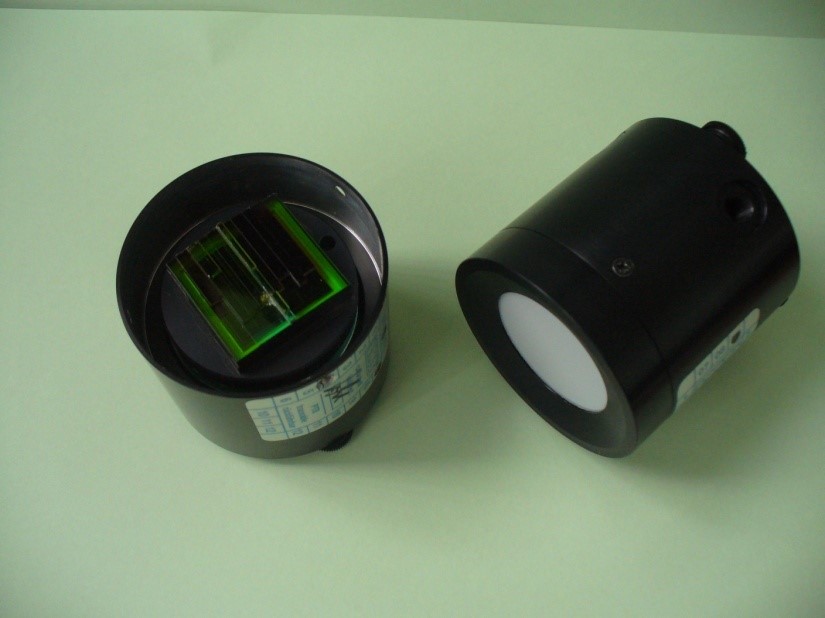

– две фотометрические головки РЗ0SоТ для измерения освещенности в диапазоне от 0,001 до 200000 лк;
– блок питания к фотометрическим головкам РЗ0SОТ NT 24;
– три светоизмерительных лампы силы света СИС 40-100 со значениями коррелированной цветовой температуры в
диапазоне от 2360 до 2856 К;
– компаратор цветовой температуры,
– оптическая скамья;
– система питания, стабилизации, регистрации и контроля;
– система визуализации;
– фотометр малых уровней освещенности;
– программное обеспечение;
– персональные компьютеры.
2. Колориметрический блок
– фотометрический шар;
– пятнадцать светодиодных источников излучения синего, зеленого, желтого, красного и белого свечения;

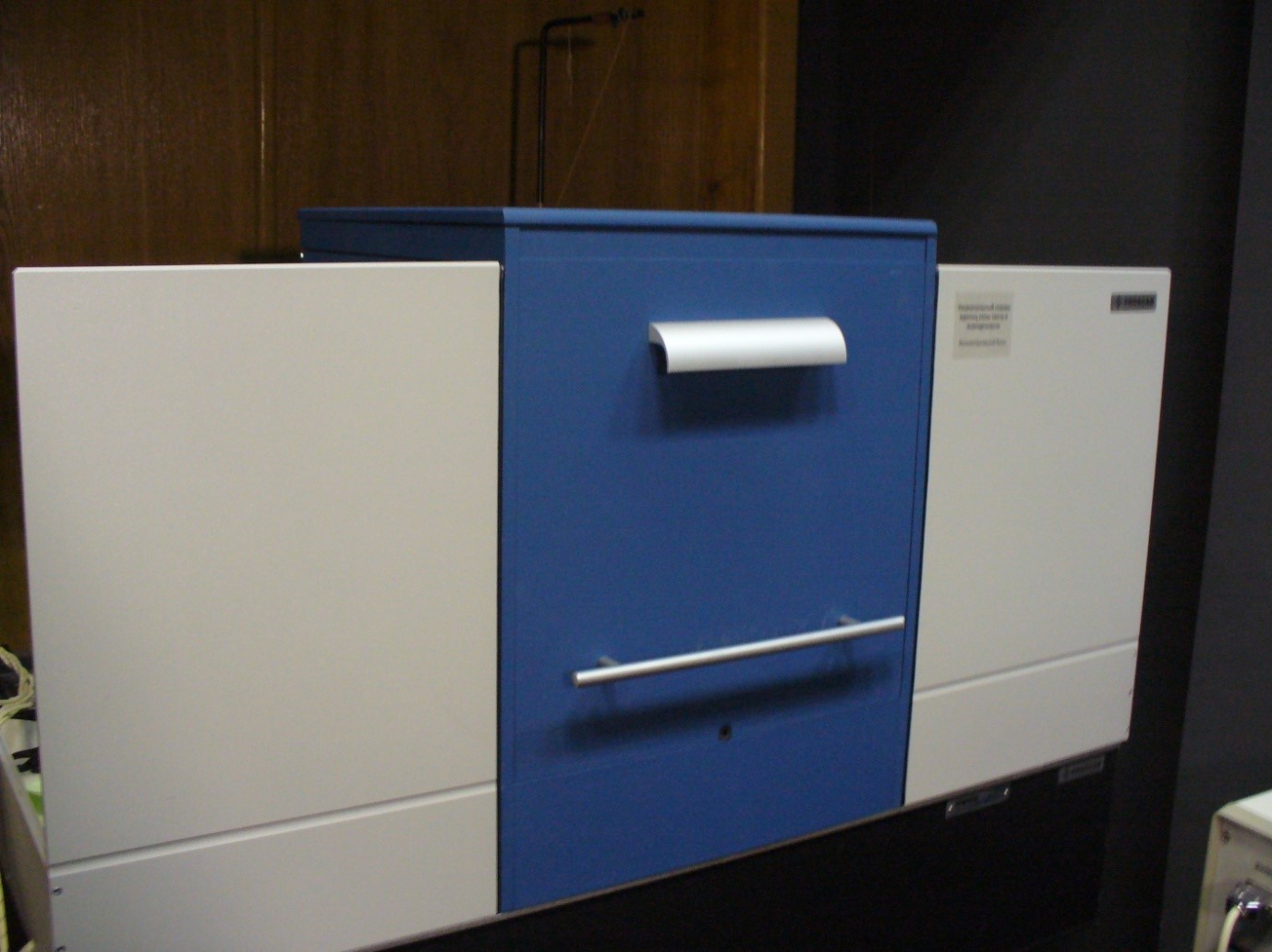

– колориметр С-2210;

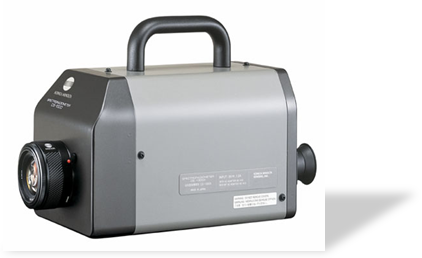

– спектрорадиомегр CS-1000А;
– набор мер координат цвета (прозрачные образцы);
– блок питания для светодиодов Agilent Е3649А.


×
